CTE33(旧パイレックス管)

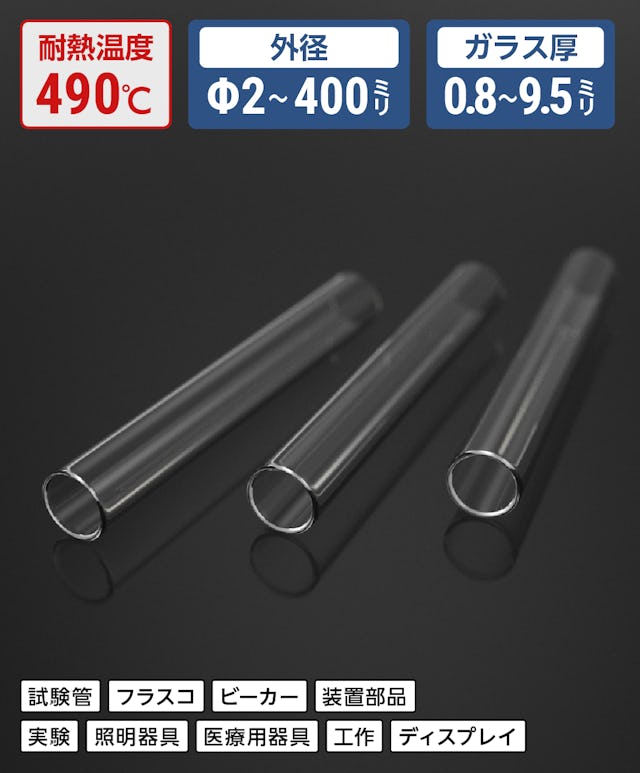

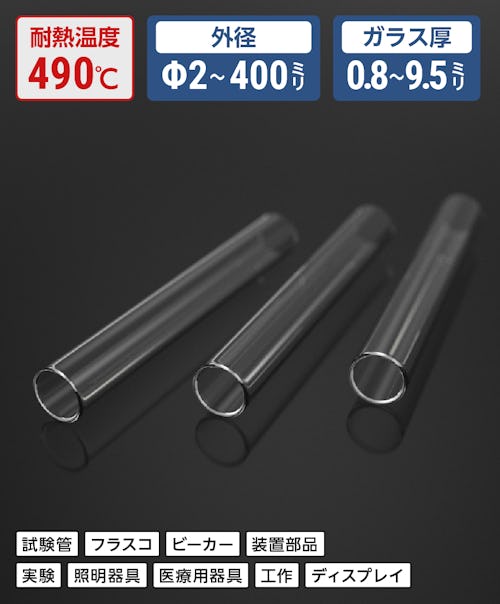

最高使用温度490℃の耐熱ガラス管 CTE33(旧パイレックス管)サイズオーダー(オーダーメイド)で作成可能／値段の見積り可能
1/21
ガラス管 CTE33(旧パイレックス管)の特徴①最高使用温度490℃、②目盛加工・曲げなど特殊加工可能、③サイズオーダー可能、④1本から100本単位まで対応
2/21
3/21
4/21
5/21
6/21
7/21
8/21
9/21
10/21
11/21
12/21
13/21
14/21
15/21
ガラス管には、切断加工(アラズリ)、口焼き加工、ツバ付き加工、丸底封じ加工、平底封じ加工、目盛加工、曲げ加工、接着加工、穴あけ加工の9種類の加工が可能
16/21
17/21
18/21
19/21
20/21
21/21
最高使用温度490℃の耐熱ガラス管 CTE33(旧パイレックス管)サイズオーダー(オーダーメイド)で作成可能／値段の見積り可能
ガラス管 CTE33(旧パイレックス管)の特徴①最高使用温度490℃、②目盛加工・曲げなど特殊加工可能、③サイズオーダー可能、④1本から100本単位まで対応
ガラス管には、切断加工(アラズリ)、口焼き加工、ツバ付き加工、丸底封じ加工、平底封じ加工、目盛加工、曲げ加工、接着加工、穴あけ加工の9種類の加工が可能
最高使用温度490℃の耐熱ガラス管 CTE33(旧パイレックス管)サイズオーダー(オーダーメイド)で作成可能／値段の見積り可能
ガラス管 CTE33(旧パイレックス管)の特徴①最高使用温度490℃、②目盛加工・曲げなど特殊加工可能、③サイズオーダー可能、④1本から100本単位まで対応
ガラス管には、切断加工(アラズリ)、口焼き加工、ツバ付き加工、丸底封じ加工、平底封じ加工、目盛加工、曲げ加工、接着加工、穴あけ加工の9種類の加工が可能
閉じる
サイズオーダー規格品204サイズ本数割引会員割引安心保証大口注文対応加工対応サンプルあり

CTE33(旧パイレックス管)は、最も一般的に使われている耐熱ガラス管です。低膨張のホウケイ酸ガラスを素材としたガラス管で、耐熱性・耐薬品性・透明性に優れています。

試験管やフラスコ、ビーカーなど、理化学用・実験用器具のほか、装置部品や照明器具、ガラス工芸など、幅広い用途で採用いただいています。

当社では定寸サイズのほか、1ミリ単位のサイズオーダーでCTE33(旧パイレックス管)をご用意しています。切断面加工・曲げ・接着などの加工も承っていますので、お気軽にご相談ください。

※外径φ400ミリ以上をご希望の場合は、同等品の「デュラン管」をご提案しています。より管径が大きいガラス管をご希望の場合は、一度お問い合わせください。
長さ100 ミリ× 外径φ4 ミリ× 肉厚0.8 ミリ
￥1,000(税抜)/￥1,100(税込)
会員割引対象商品
このまま
カートで注文
無料で見積り
お急ぎの方はお電話ください
最短1分で回答します
calendar_month 出荷目安
オーダーサイズ
月日()
カートで注文する
※お届けする地域・サイズ・加工・在庫状況によって納期が変更になる場合があります。 ※納期の異なる商品をまとめて購入される場合、最も納期の遅い商品に合わせて出荷いたします。 銀行振込や請求書払いをご選択頂いた場合、ご入金や与信の確認にお時間を頂く場合がございます。

カートで注文する

ご相談・ご注文は
お電話でもお待ちしています！

目次

<div style="font-size:20px; padding:10.5px 0;"><b>使用事例</b></div>
使用事例
<div style="font-size:20px; padding:10.5px 0;"><b>商品詳細</b></div>
商品詳細
<div style="font-size:20px; padding:10.5px 0;"><b>サイズについて</b></div>
サイズについて
<div style="font-size:20px; padding:10.5px 0;"><b>加工について</b></div>
加工について
<div style="font-size:20px; padding:10.5px 0;"><b>特性表</b></div>
特性表
<div style="font-size:20px; padding:10.5px 0;"><b>関連商品</b></div>
関連商品
<div style="font-size:20px; padding:10.5px 0;"><b>選ばれる理由</b></div>
選ばれる理由
<div style="font-size:20px; padding:10.5px 0;"><b>よくあるご質問</b></div>
よくあるご質問

使用事例

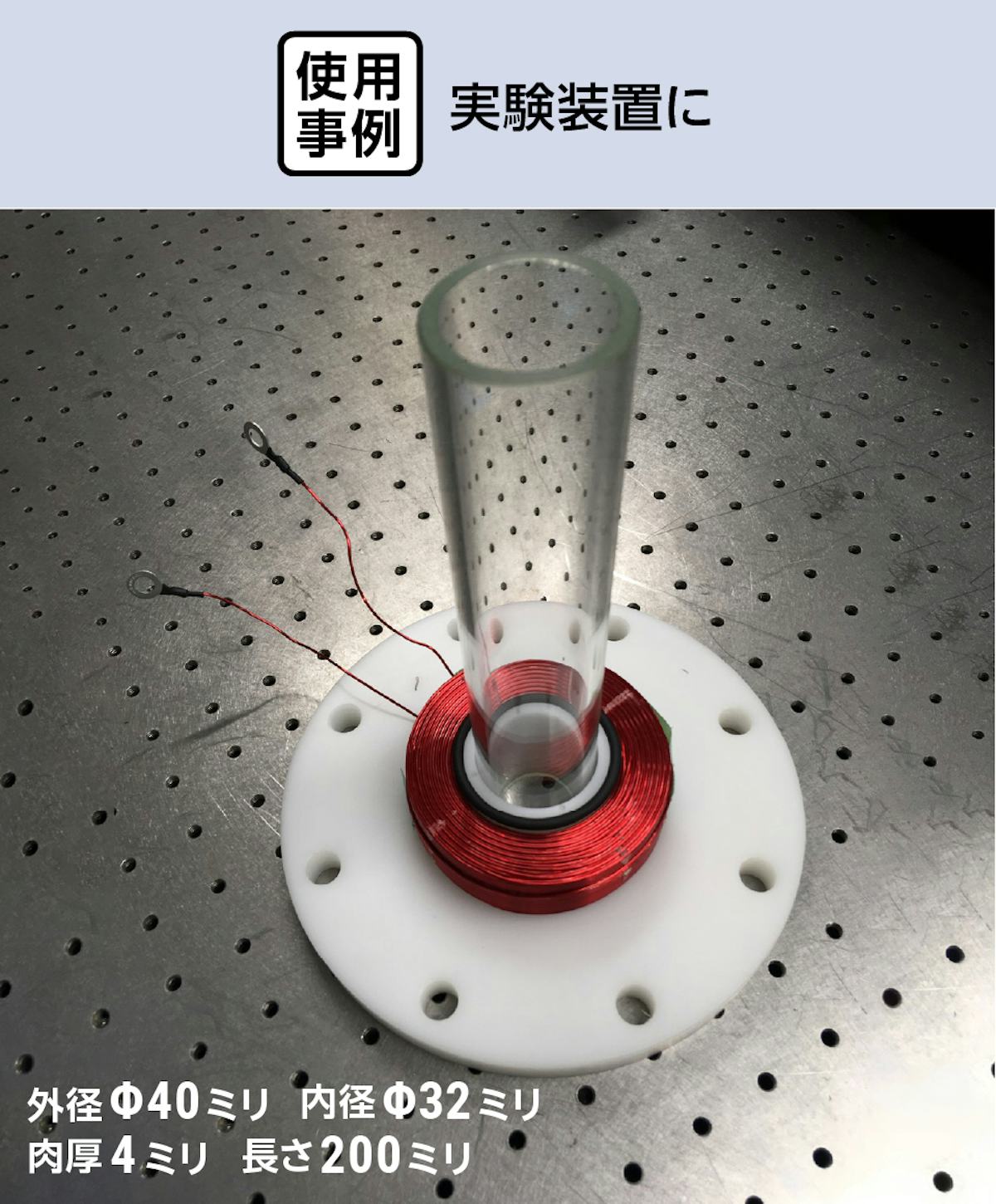

実験装置にガラス管 CTE33(旧パイレックス管)を使用している様子

実験装置に

ショックアブソーバーのオイル充鎮容器にガラス管 CTE33(旧パイレックス管)を使用している様子

ショックアブソーバーの
オイル充填容器に

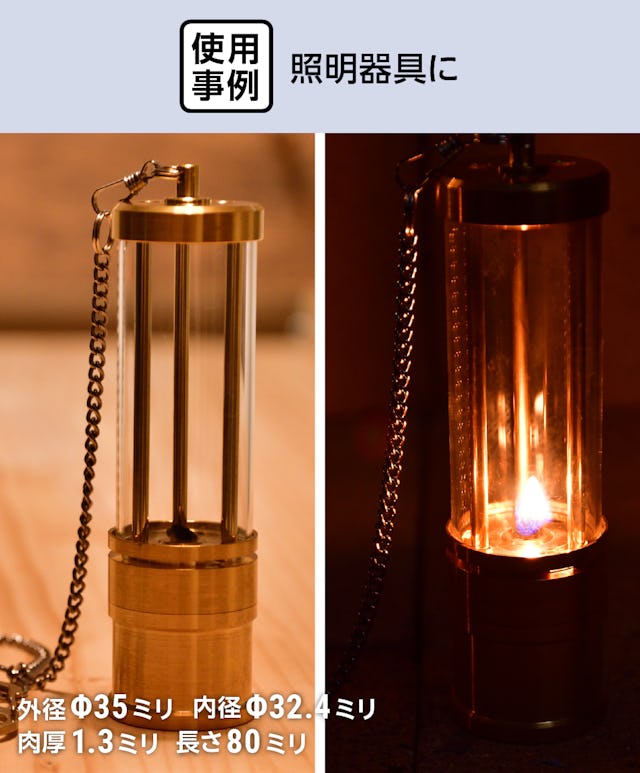

照明器具にガラス管 CTE33(旧パイレックス管)を使用している様子

照明器具に

実験装置にガラス管 CTE33(旧パイレックス管)を使用している様子
ショックアブソーバーのオイル充鎮容器にガラス管 CTE33(旧パイレックス管)を使用している様子
照明器具にガラス管 CTE33(旧パイレックス管)を使用している様子
実験装置にガラス管 CTE33(旧パイレックス管)を使用している様子

実験装置に

ショックアブソーバーのオイル充鎮容器にガラス管 CTE33(旧パイレックス管)を使用している様子

ショックアブソーバーの
オイル充填容器に

照明器具にガラス管 CTE33(旧パイレックス管)を使用している様子

照明器具に

閉じる

商品詳細

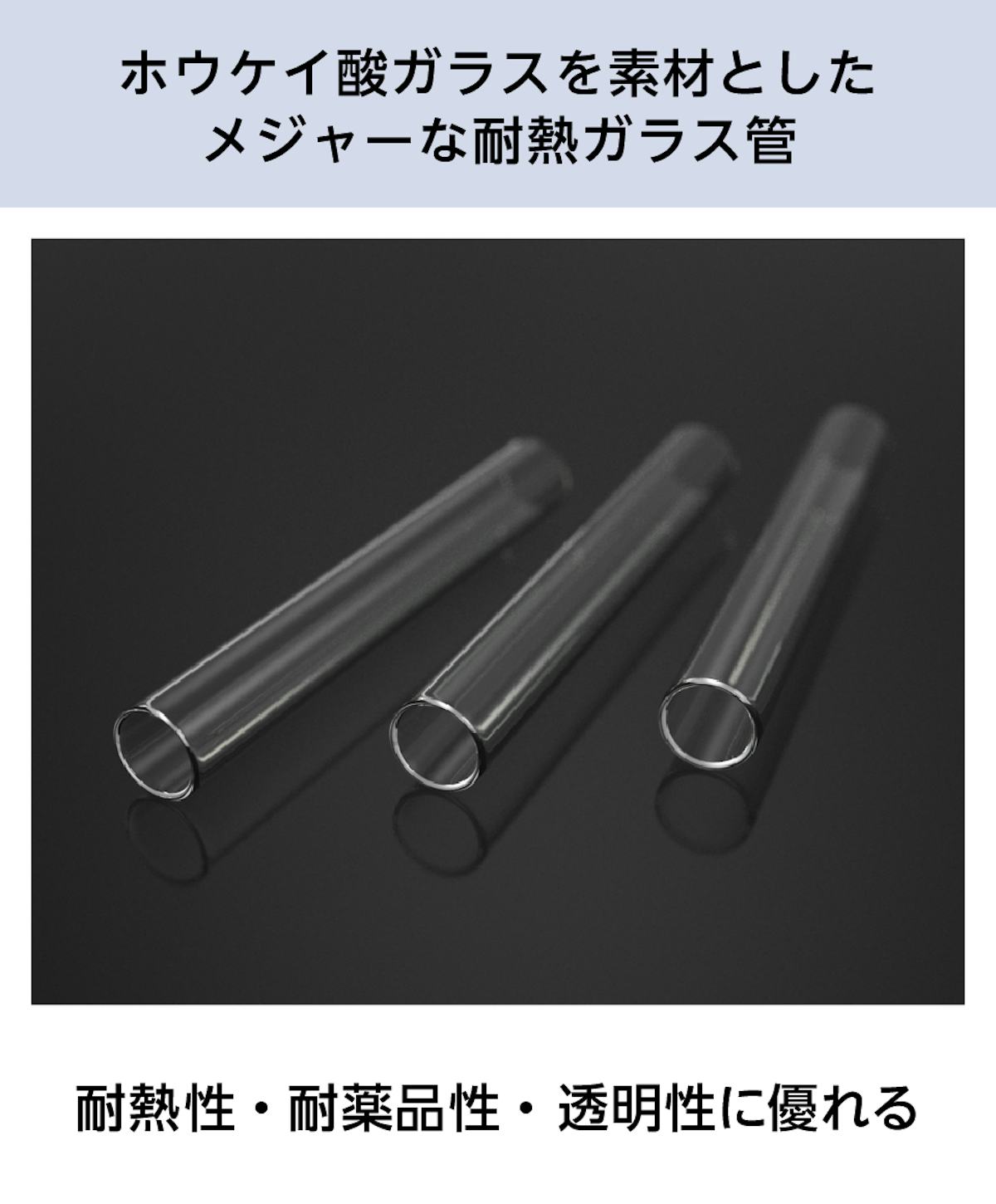

メジャーな耐熱ガラス管

CTE33(旧パイレックス管)は、耐熱性、耐薬品性、透明性に優れるオーソドックスなガラス管

CTE33(旧パイレックス管)は、最も一般的に使用されている耐熱ガラス管です。

耐熱性・耐薬品性・透明性に優れ、価格も比較的安価なため、理化学用・実験用器具、装置部品や工作など、幅広い用途で採用いただいています。

CTE33の組成・特性表を見る∨

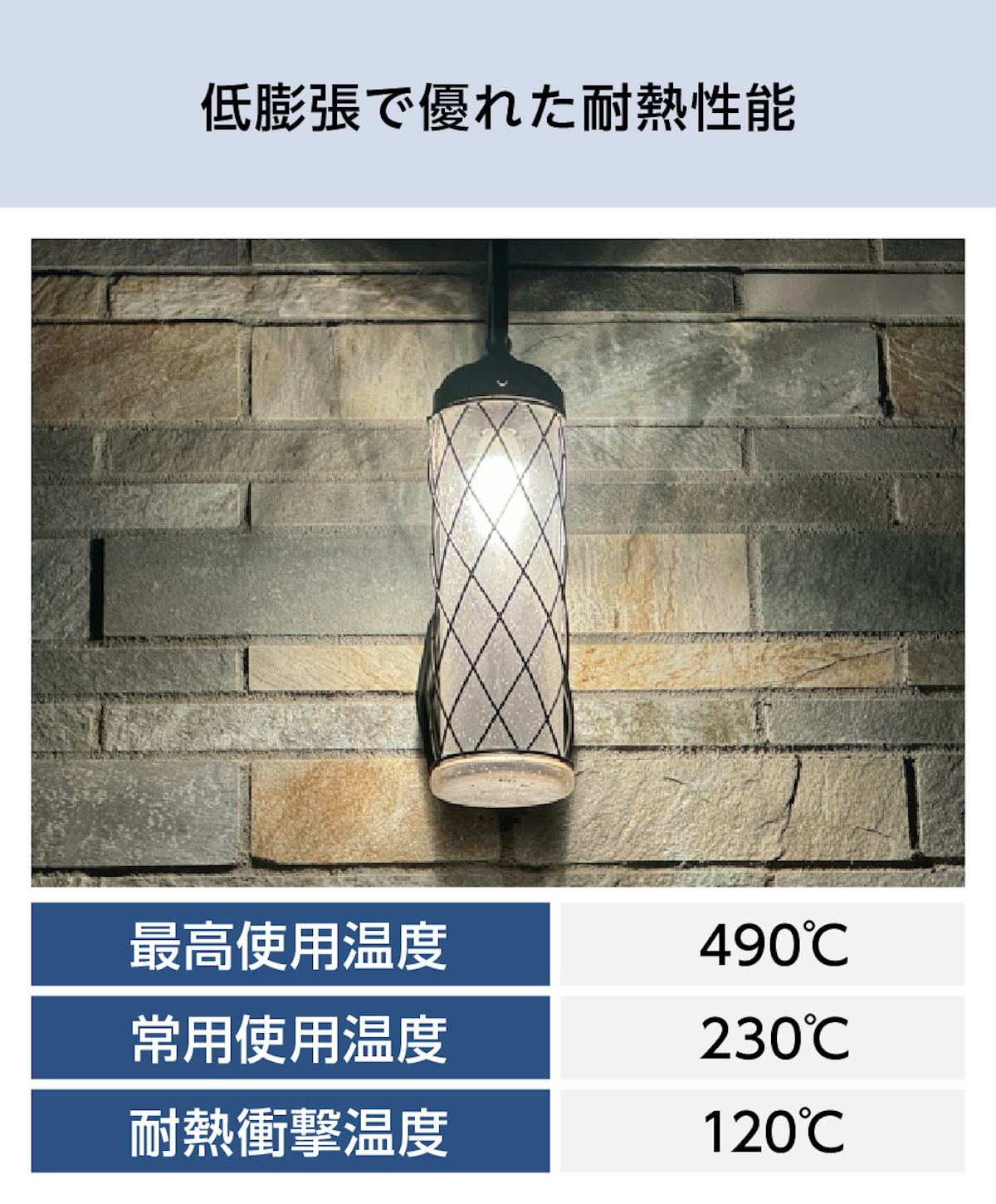

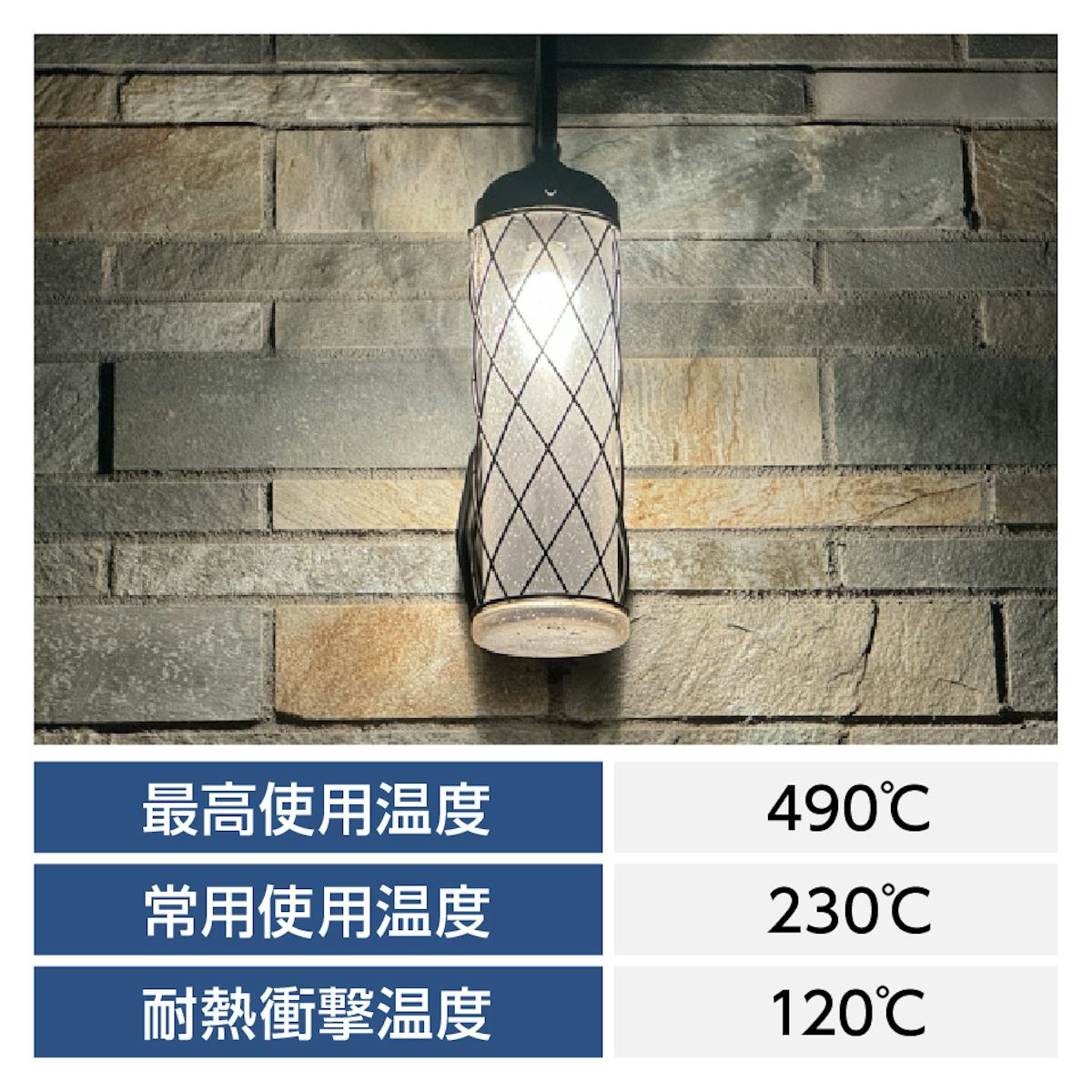

低膨張で優れた耐熱性能

ガラス管 CTE33(旧パイレックス管)の最高使用温度は490℃、常用使用温度は230℃、耐熱衝撃温度は120℃

CTE33(旧パイレックス管)は、低膨張の「ホウケイ酸ガラス」を素材としたガラス管です。

耐熱性能に優れ、490℃までの高温に耐えるほか、120℃から一気に冷却をしても割れません。

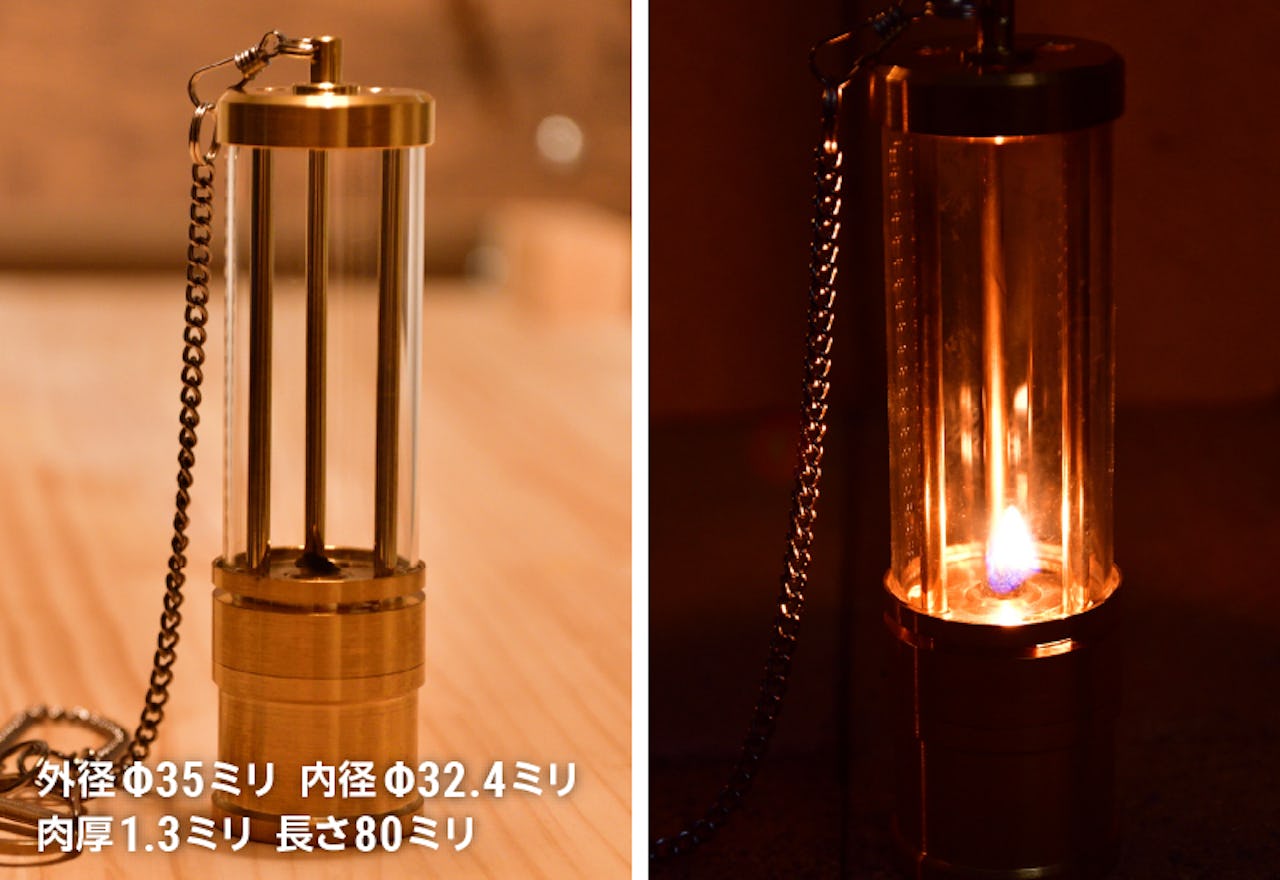

火が当たる実験器具やランタンなどにも採用いただいています。

ご相談・ご注文は
お電話でもお待ちしています！

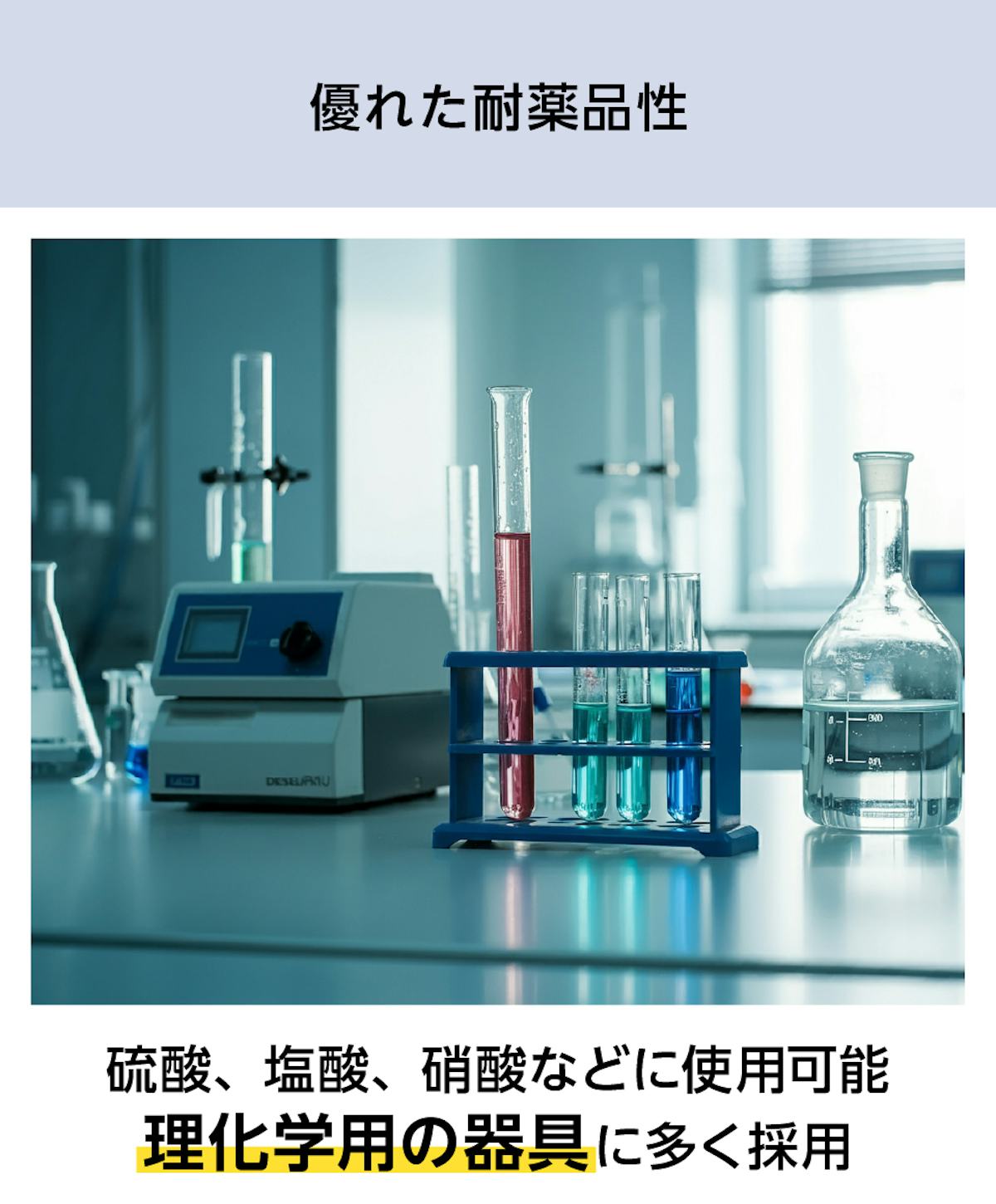

優れた耐薬品性

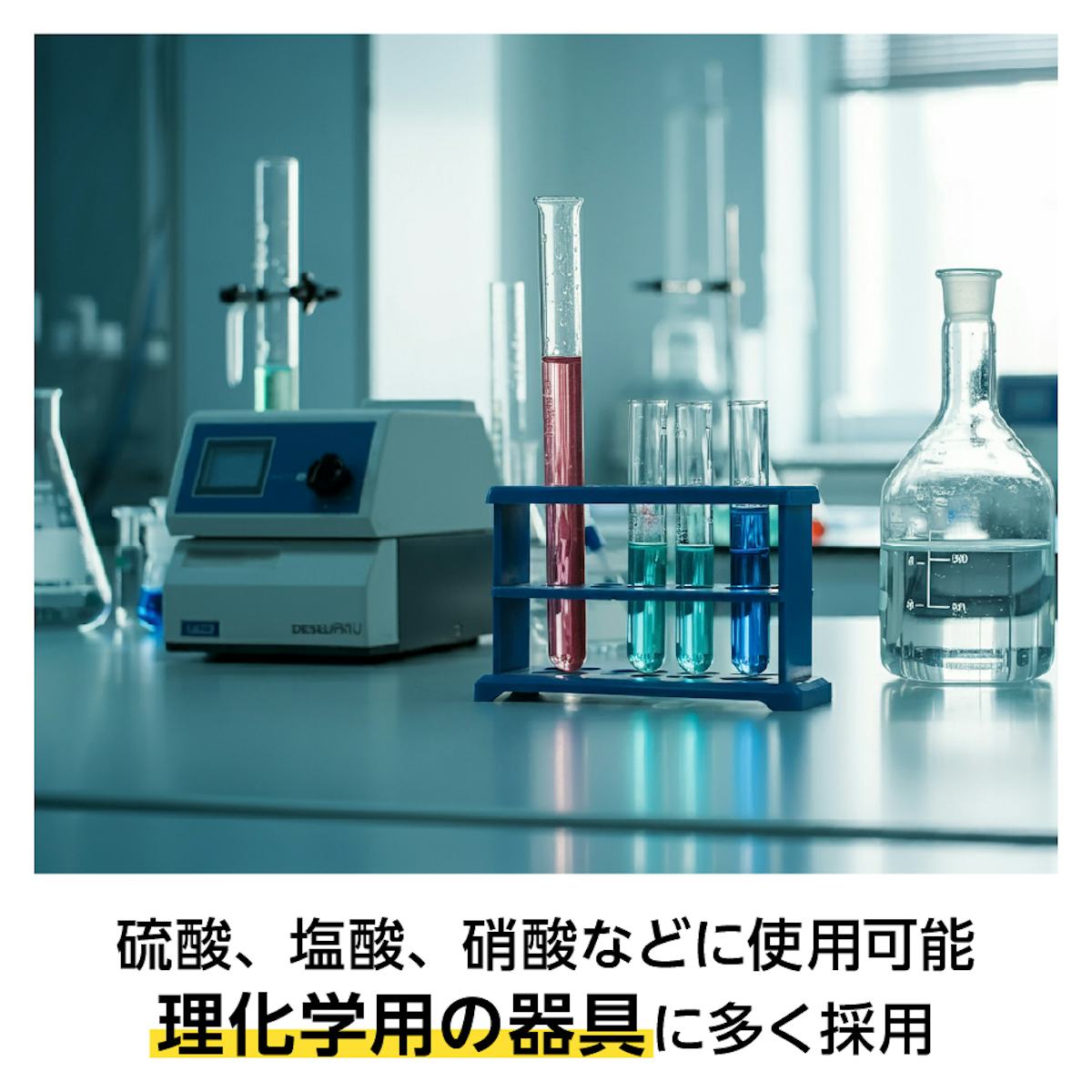

ガラス管 CTE33(旧パイレックス管)は、硫酸、塩酸、硝酸などの薬品に使用可能で理化学用の器具にも多数採用されている

酸性物質や蒸留水による腐食がしにくく、優れた耐薬品性を備えます。

濃度によっては、硫酸、塩酸、硝酸、次亜塩素酸などの薬品に使用いただけます。

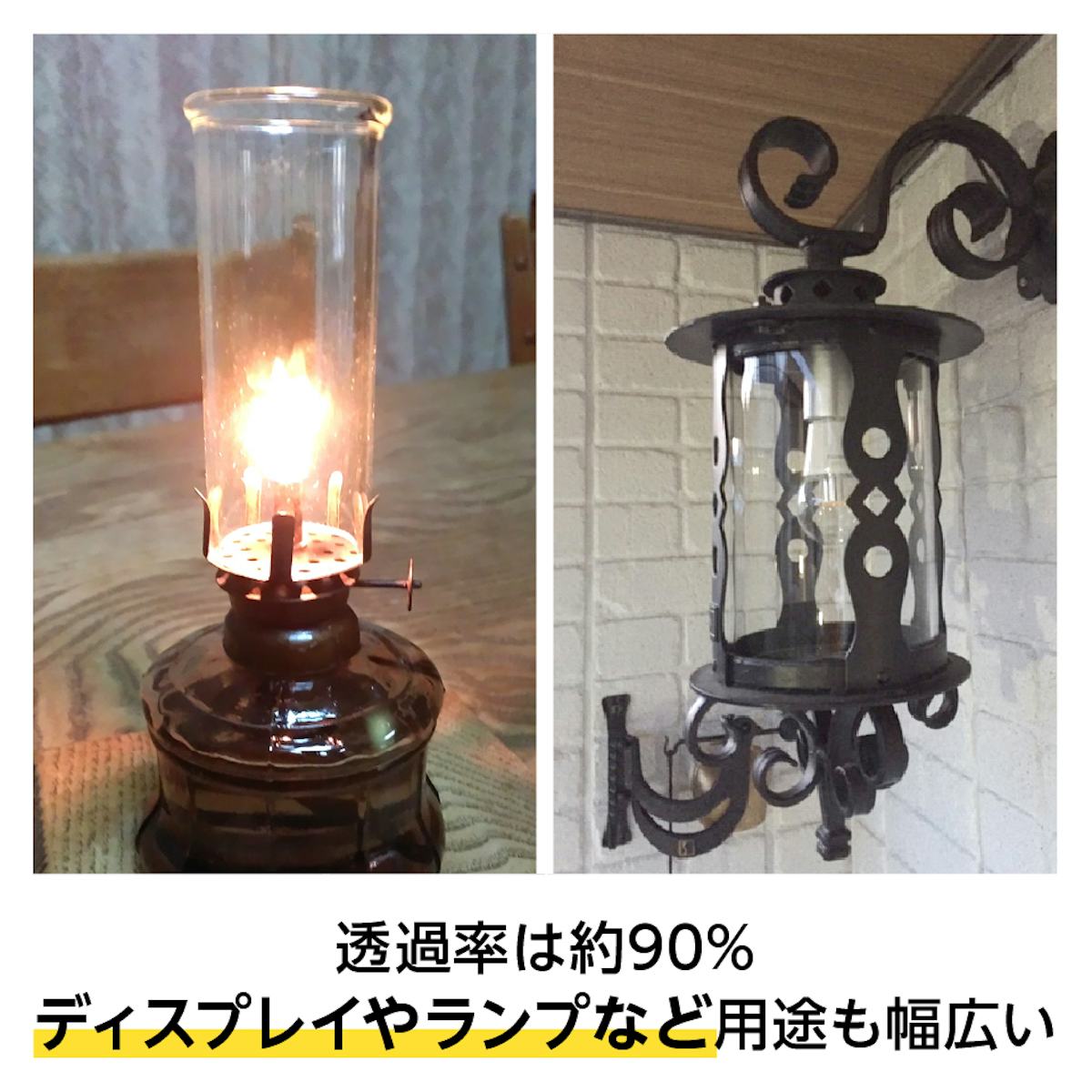

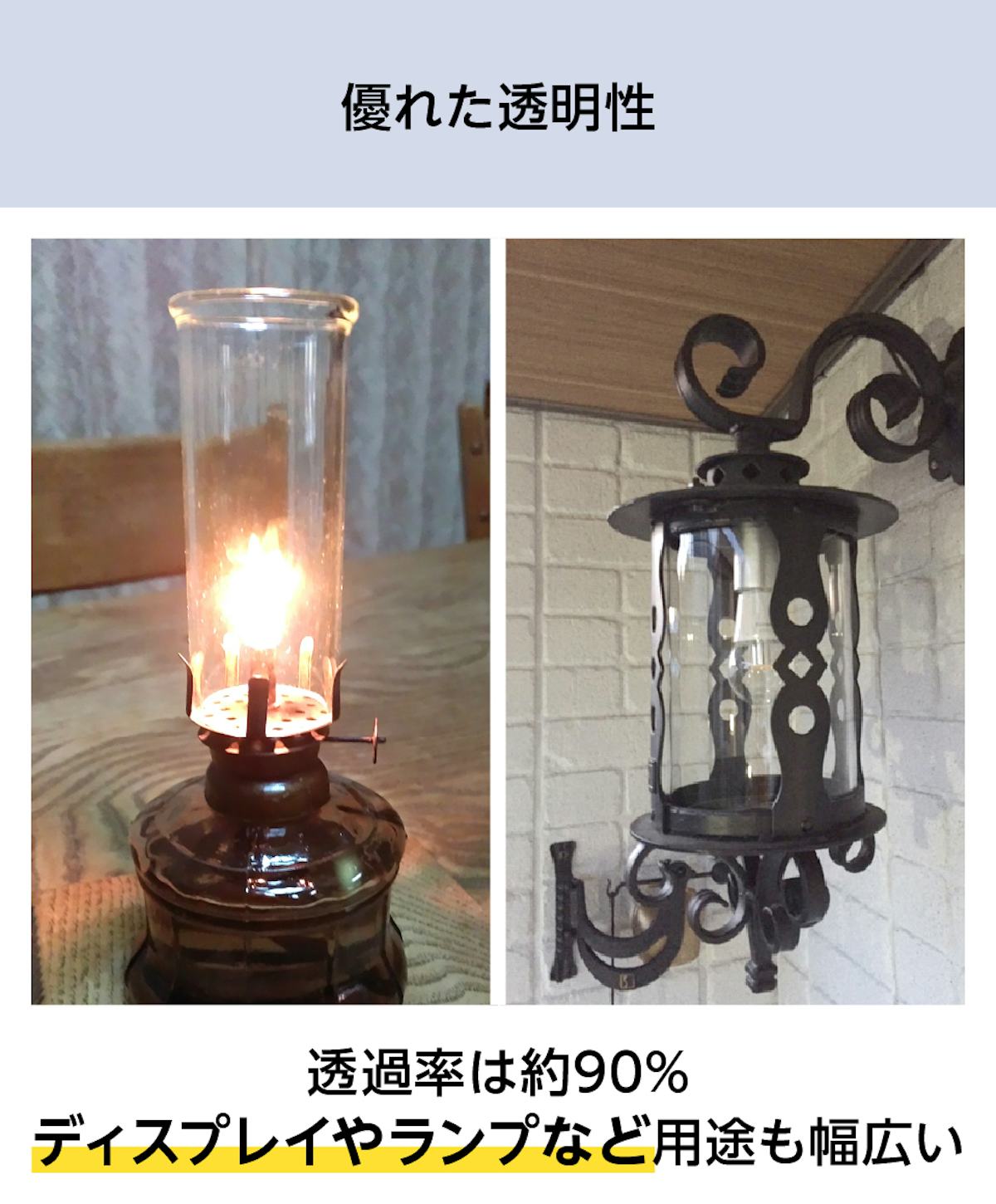

優れた透明性

ガラス管 CTE33(旧パイレックス管)の透過率は約90%と高く、中身をクリアに見せたい実験器具やディスプレイランプなどにも多数採用

CTE33(旧パイレックス管)は無色透明で、透過率は約90%と高い透明度を備えます。

ガラス管越しのものをクリアに見せることができるため、ディスプレイやランプ、液面計など、幅広い用途で活躍します。

お電話でご相談いただければ
最適な商品をご提案します

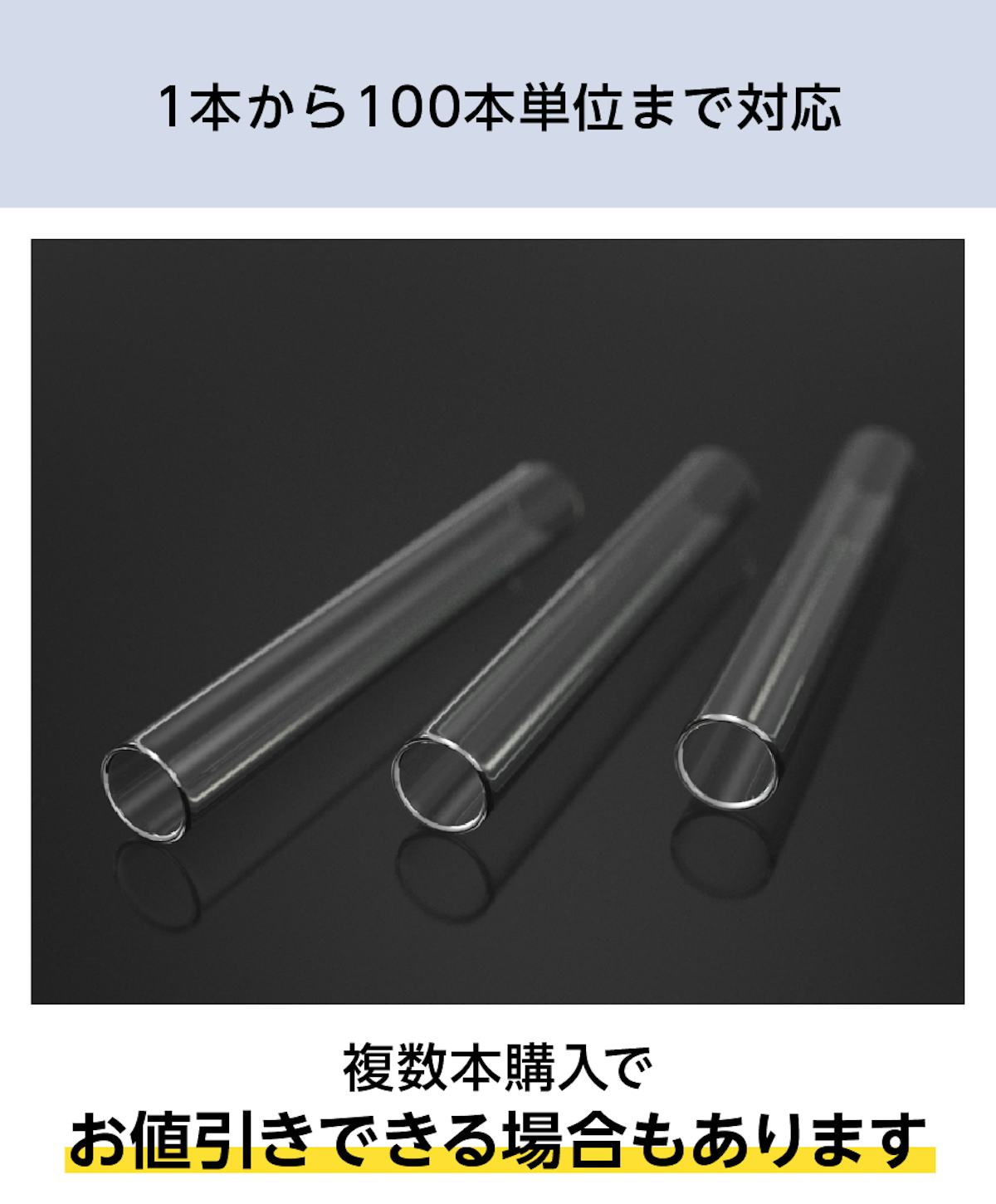

1本から100本単位まで対応

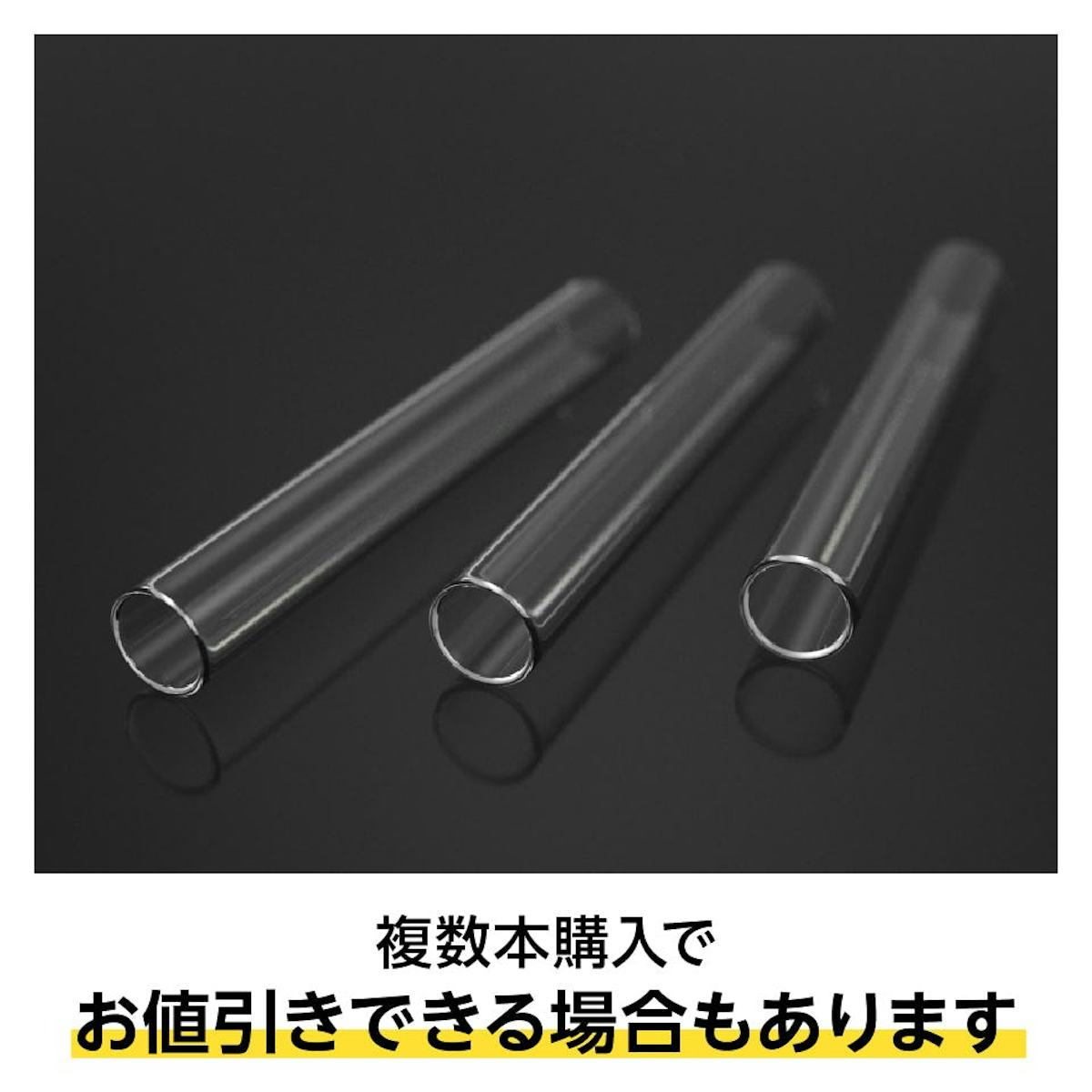

ガラス管 CTE33(旧パイレックス管)は、複数本まとめての購入がお得

当社では、CTE33(旧パイレックス管)を1本からの小ロットはもちろん、100本単位の大ロットでもご注文いただけます。

複数本をご注文いただいた場合、お安くできる場合もございますので、ぜひお気軽にお見積ください。

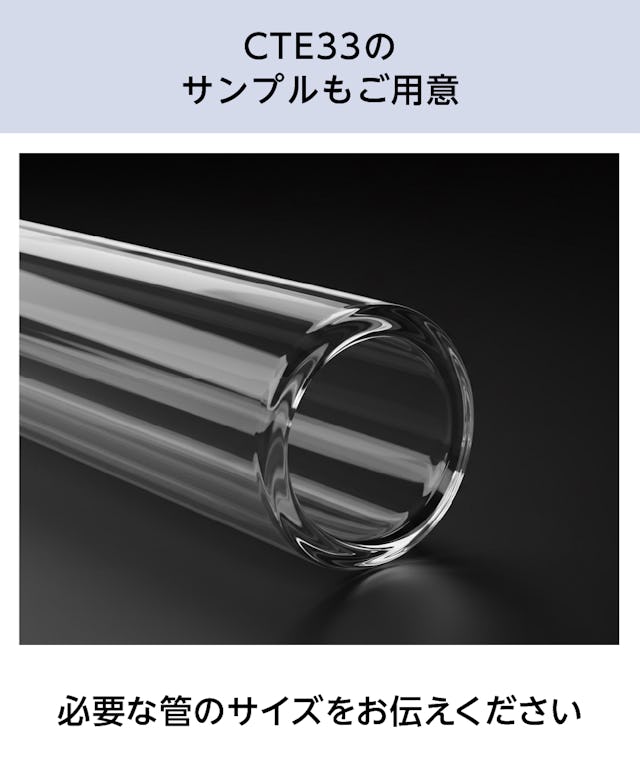

CTE33のサンプルをご用意

ガラス管 CTE33(旧パイレックス管)は、サンプルでガラス管越しの見え方や質感を確認可能

「注文前に性能や見え方を確認したい」という方に、CTE33(旧パイレックス管)のサンプルもご用意しています。

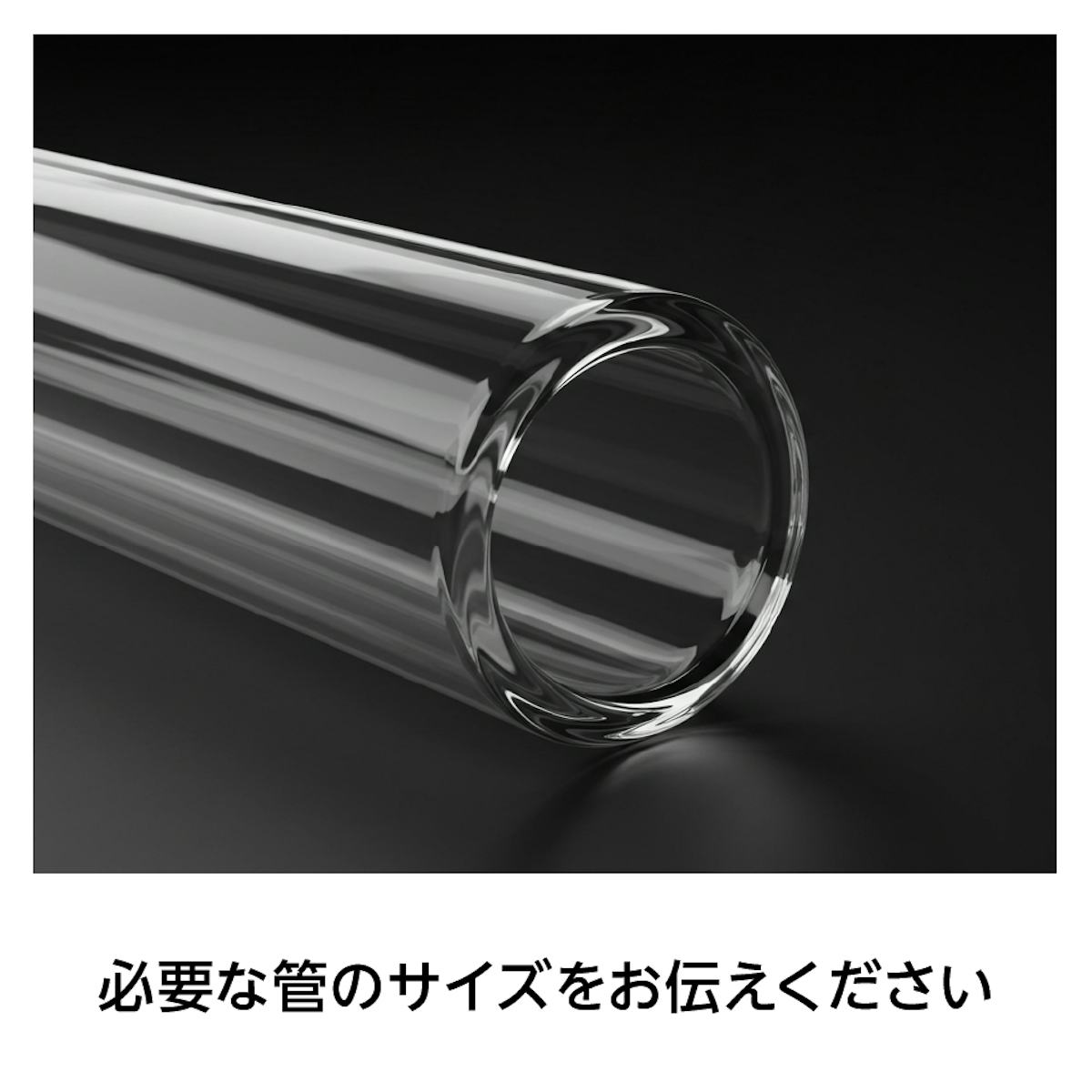

サンプルをご希望の方は、お電話・お見積フォームより、必要な外径・肉厚などのサイズをお伝えください。

サンプル請求をご希望の方は
お気軽にお電話ください！

サイズについて

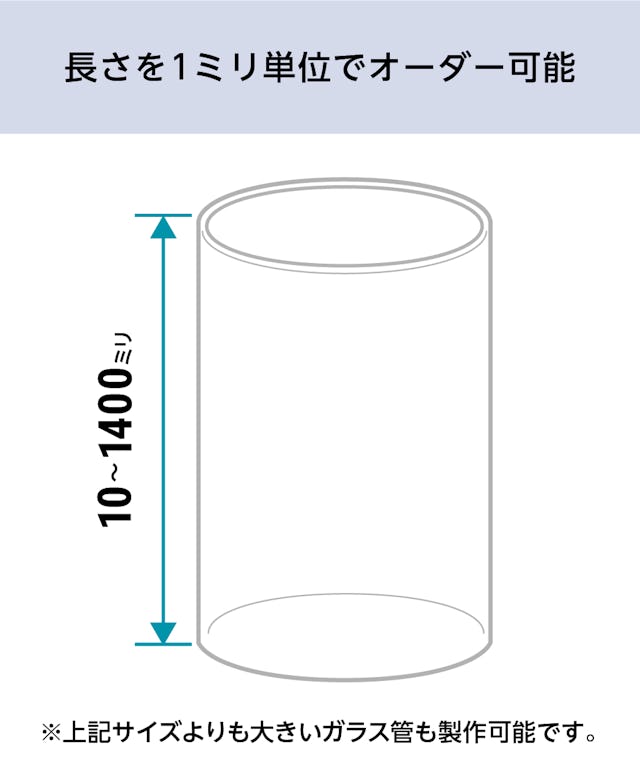

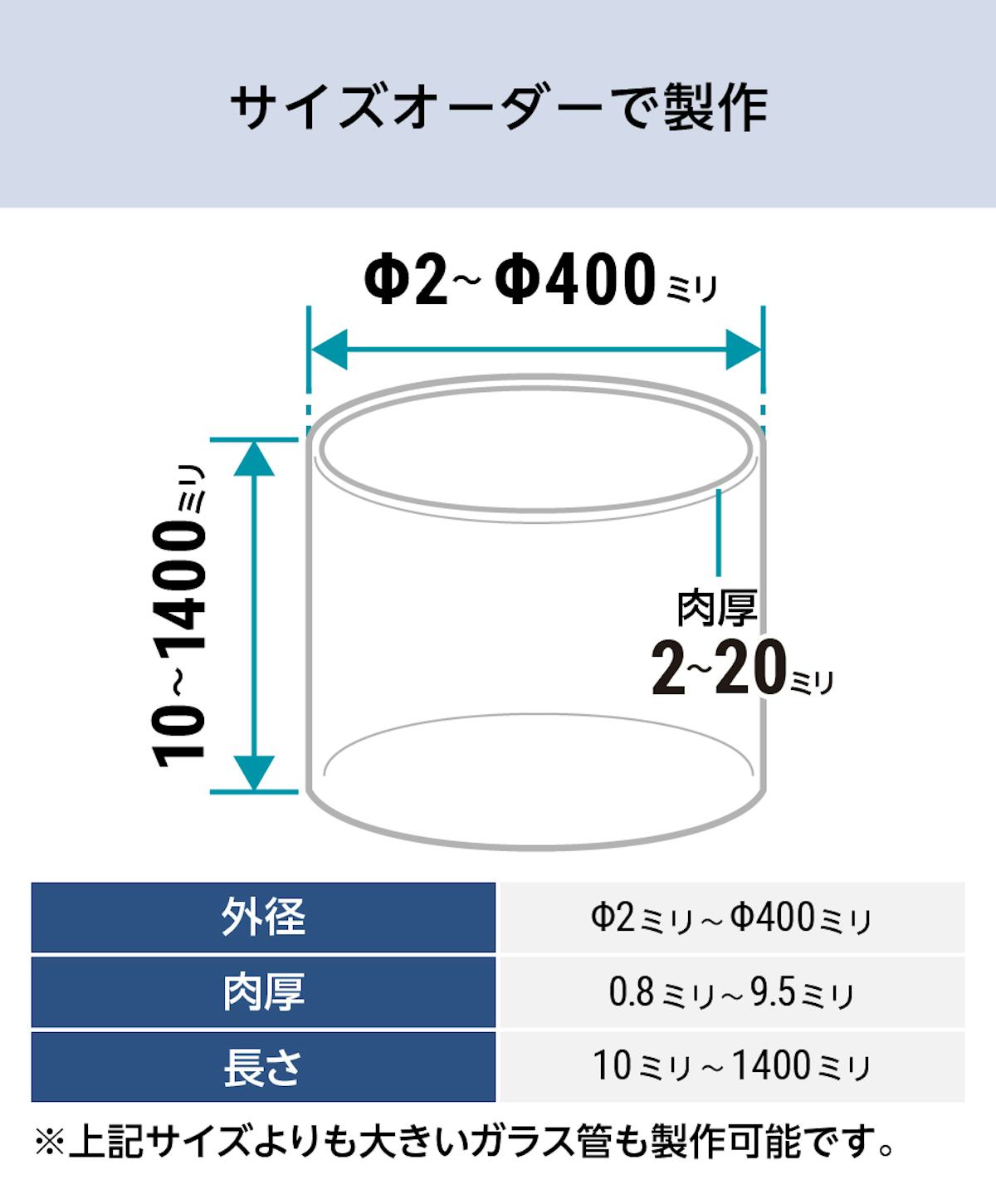

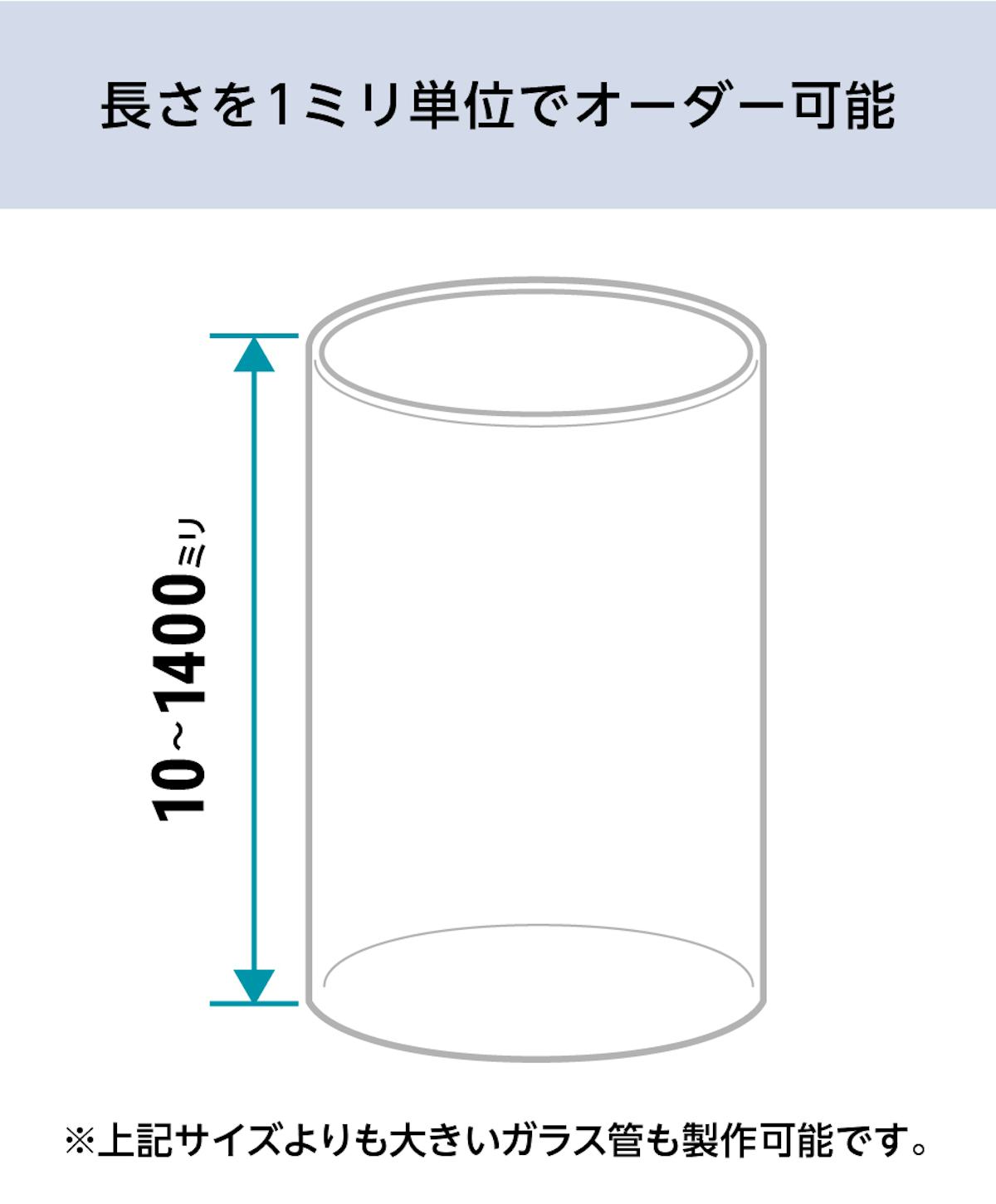

長さを1ミリ単位でオーダー可能

縦10ミリ～1,400ミリの間なら1ミリ単位でサイズオーダーが可能

CTE33(旧パイレックス管)は、長さを1ミリ単位でオーダーできます。

※接着することで、長さ1400ミリ以上のガラス管も製作可能です。ご希望の方はお電話・お見積フォームからお見積ください。

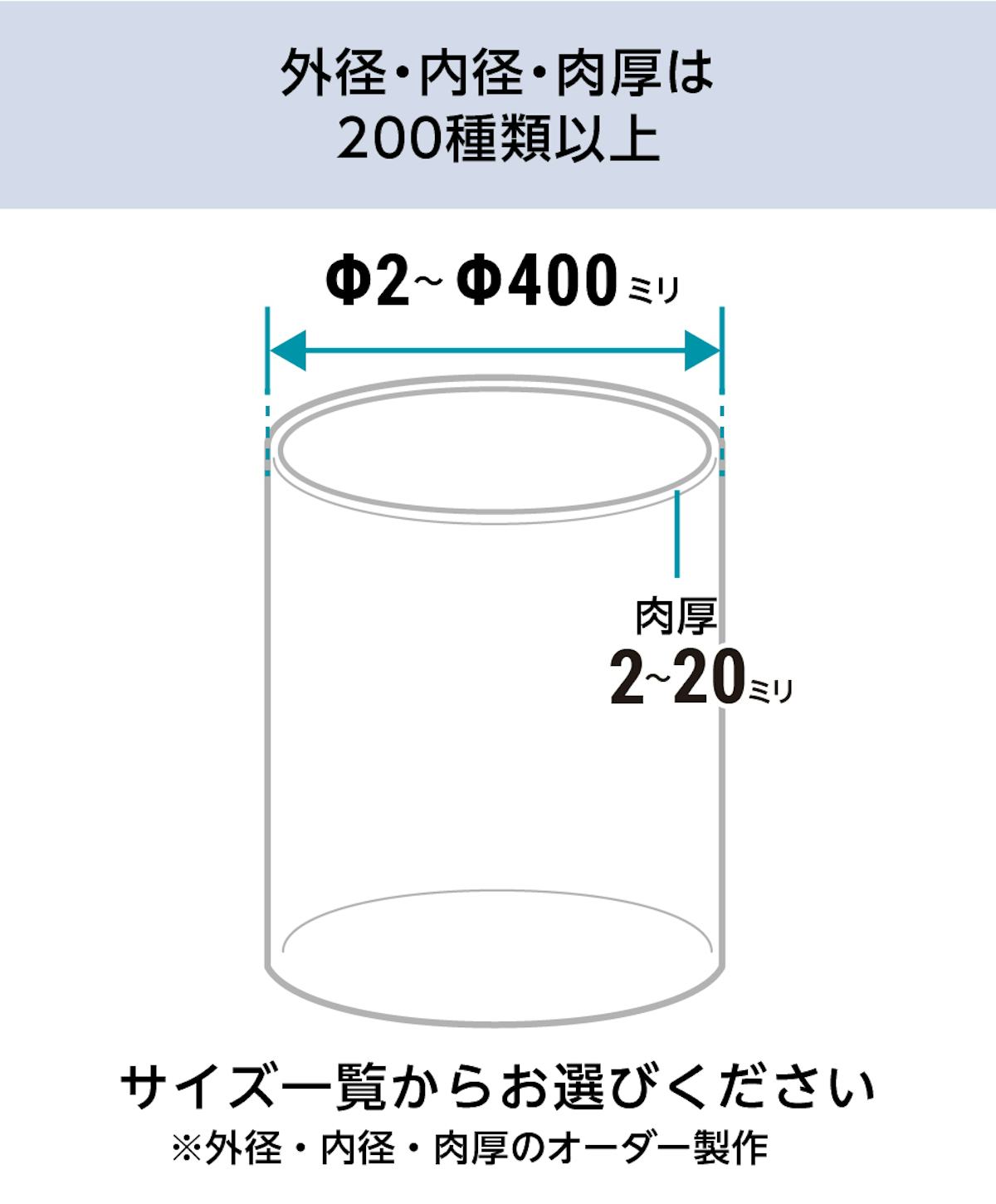

外径・内径・肉厚は200種類以上をご用意

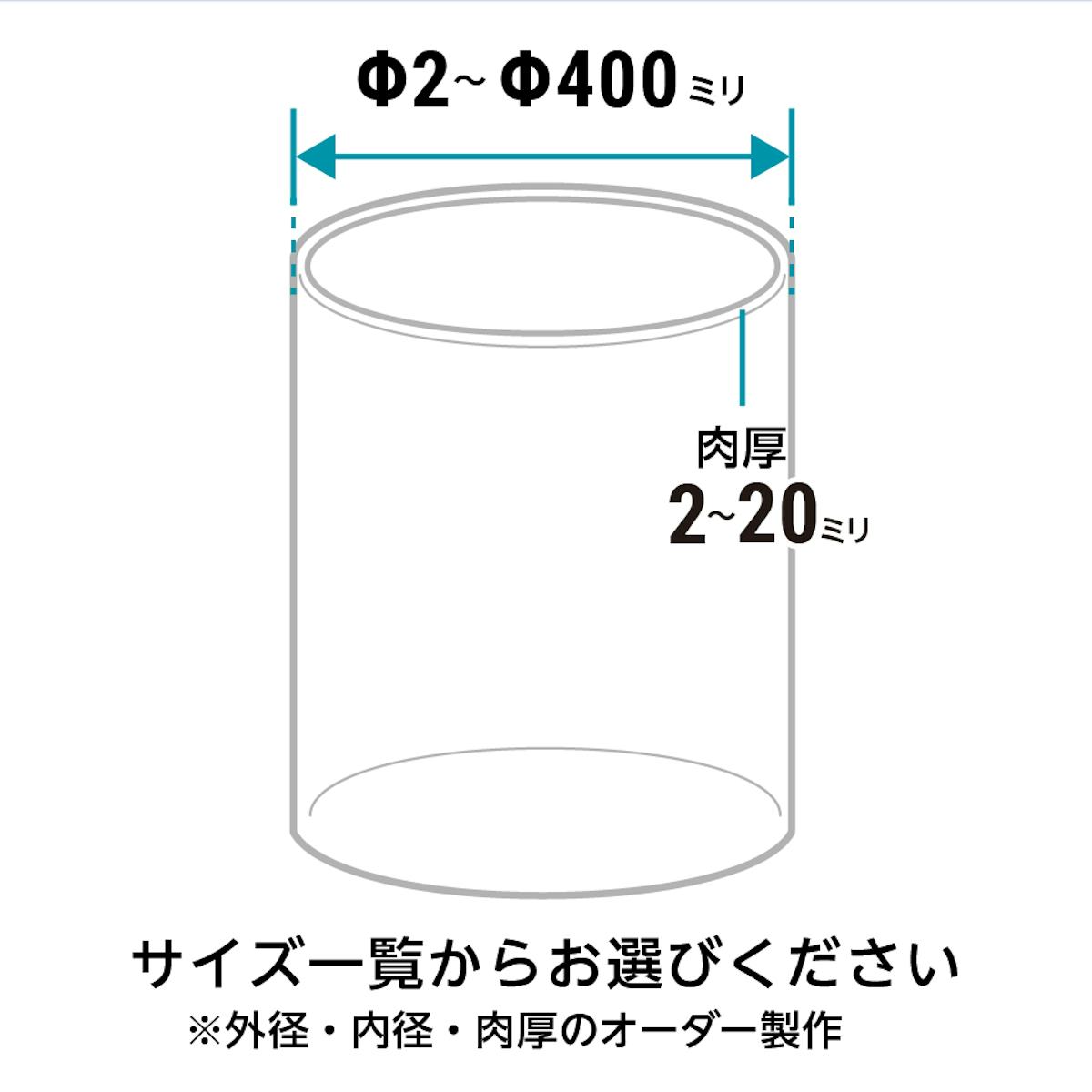

外径2ミリ～400ミリ、肉厚2ミリ～20ミリの間なら1ミリ単位でサイズオーダーが可能
外径・内径・肉厚はサイズ一覧からお選びください。200種類以上のバリエーションをご用意しています。
ガラス管 CTE33(旧パイレックス管)のサイズ一覧
ガラス管 CTE33(旧パイレックス管)の規格品一覧

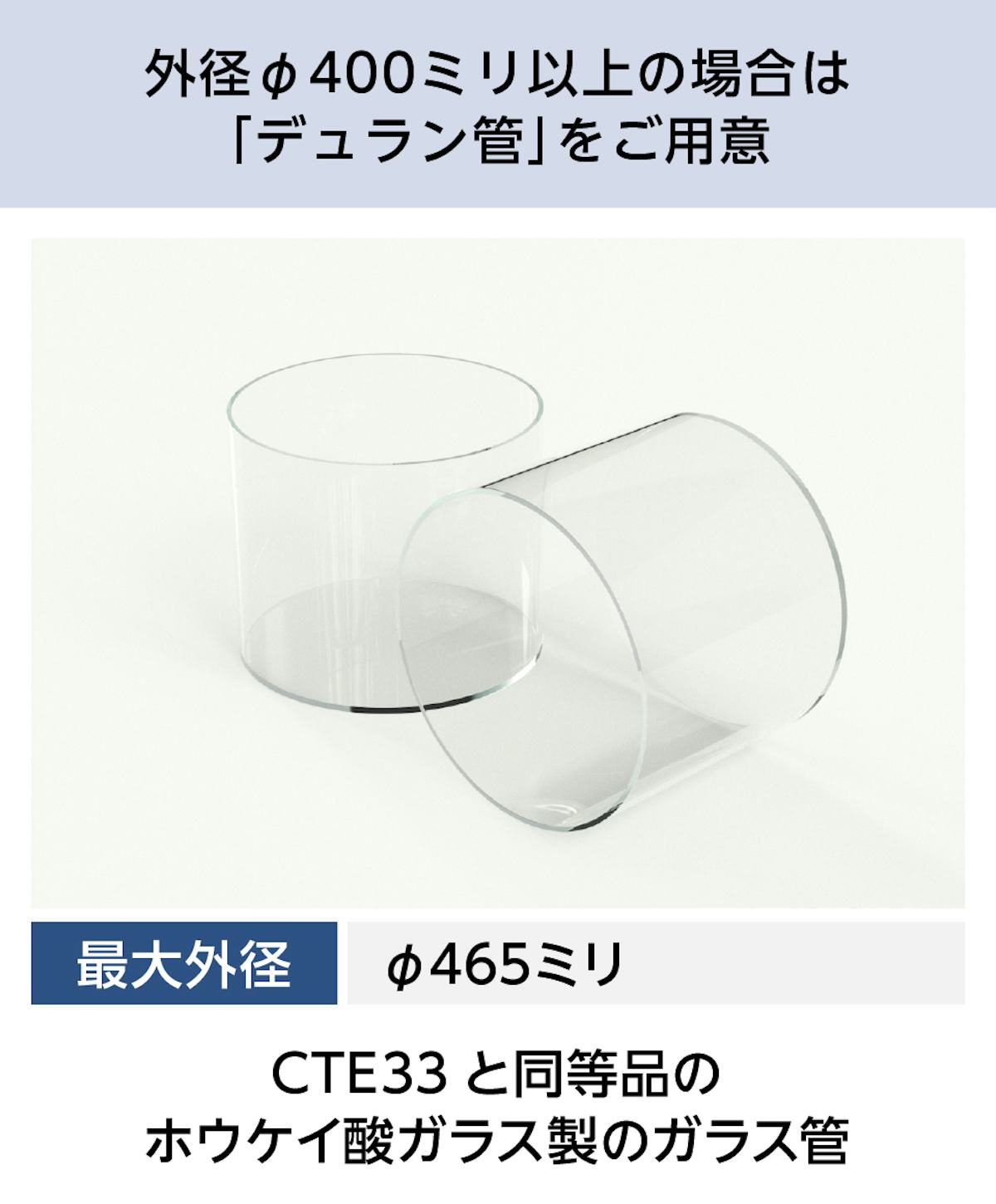

外径φ400ミリ以上をご希望の方には、デュラン管をご提案しています

外径400ミリ以上のガラス管をご希望の方には、最大外径465ミリのデュラン管をご用意

外径φ400ミリ以上のより大きなガラス管をご希望の場合は、CTE33と同等品の「デュラン管」をご提案しています。

「デュラン管」はCTE33と同じくホウケイ酸ガラスを素材としたガラス管で、優れた耐熱性・耐薬品性・透明性を備えます。

より大きなガラス管をご希望の場合は、お電話・お見積フォームからお問い合わせください。

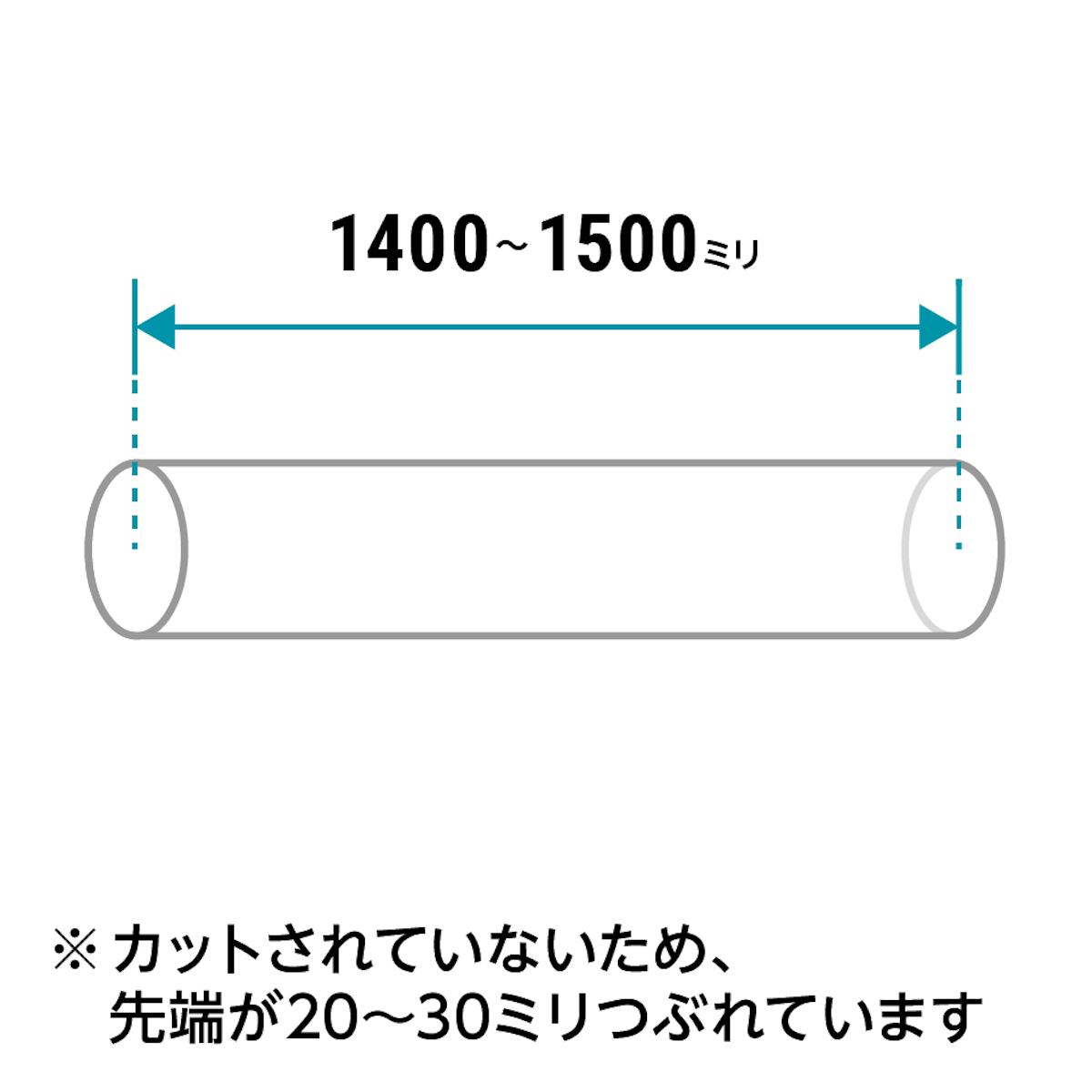

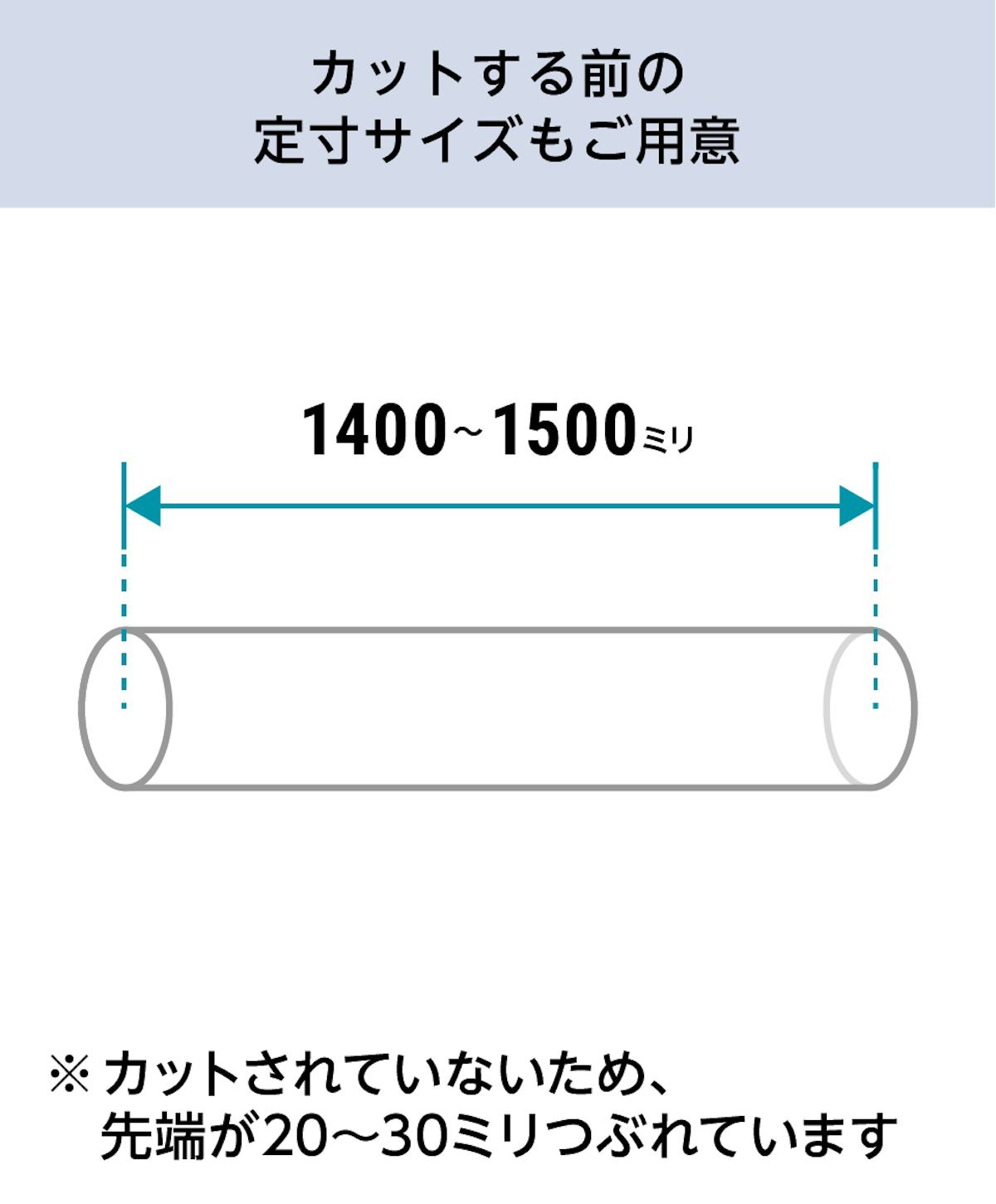

定寸サイズもご用意

ガラス管 CTE33(旧パイレックス管)の定寸サイズの長さは1500ミリ

ガラス管をオーダーカットする前の「定寸サイズ」もご用意しています。

CTE33(旧パイレックス管)は、長さ1500ミリが定寸サイズです。

定寸サイズをご希望の方は、お電話・お見積フォームからお問い合わせください。

※管の両端が20～30ミリ潰れているため、まっすぐな管として使えるのは1400ミリ程度です。

厚みやサイズでお困りの方は
お気軽にお電話ください！

加工について

当社では、ガラス管の穴あけや接着、曲げなどの豊富な加工・製作を承っています。

試験管用の丸底や平底加工だけでなく、目盛り加工や曲げなど理化学用の実験に合わせた加工も可能です。特に大学や企業の方の実験器具として、当社のガラス管加工を利用いただいています。

お客様のご希望の加工で特注ガラス管を製作いたしますので、お気軽にお問合わせ下さい。

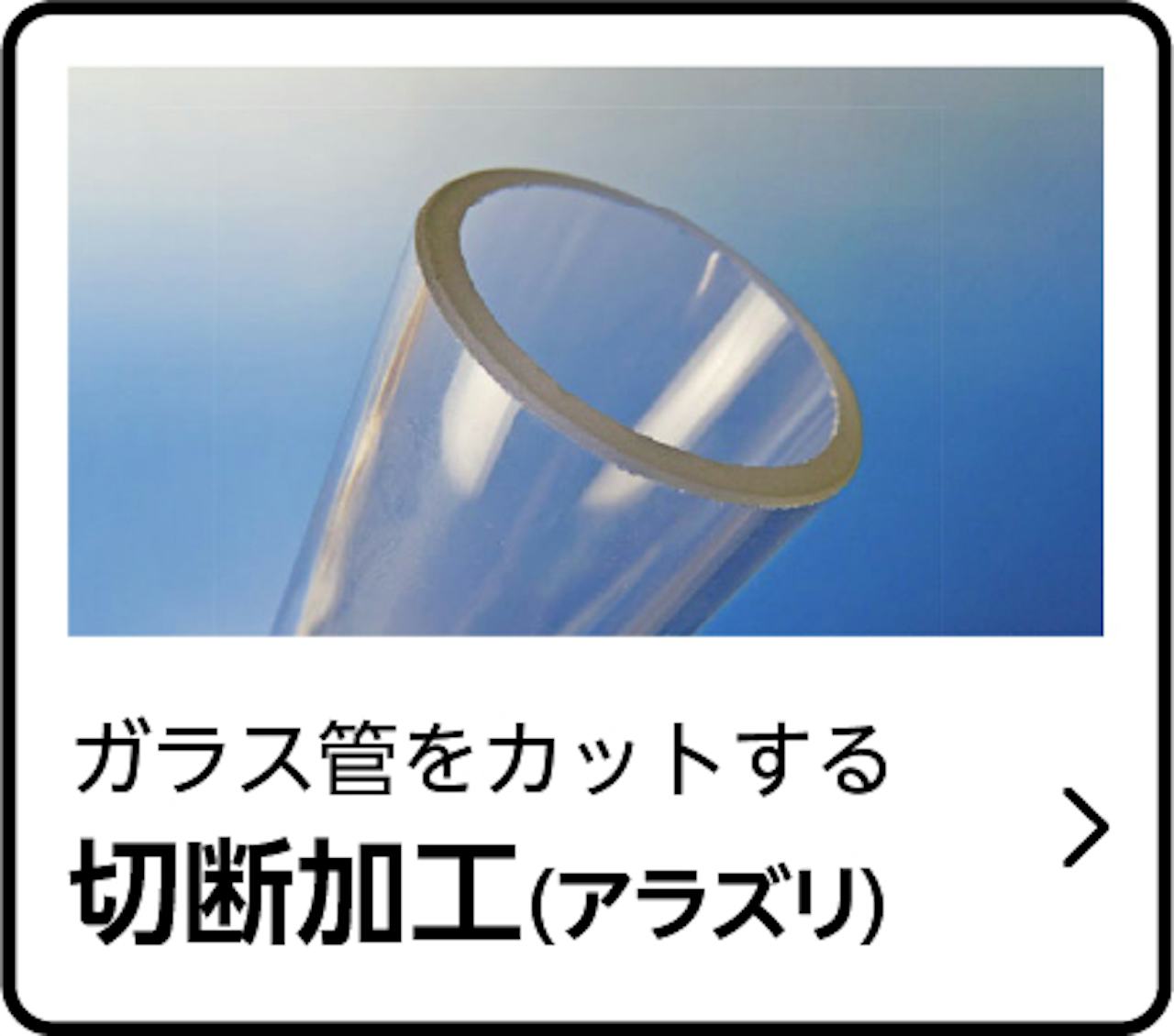

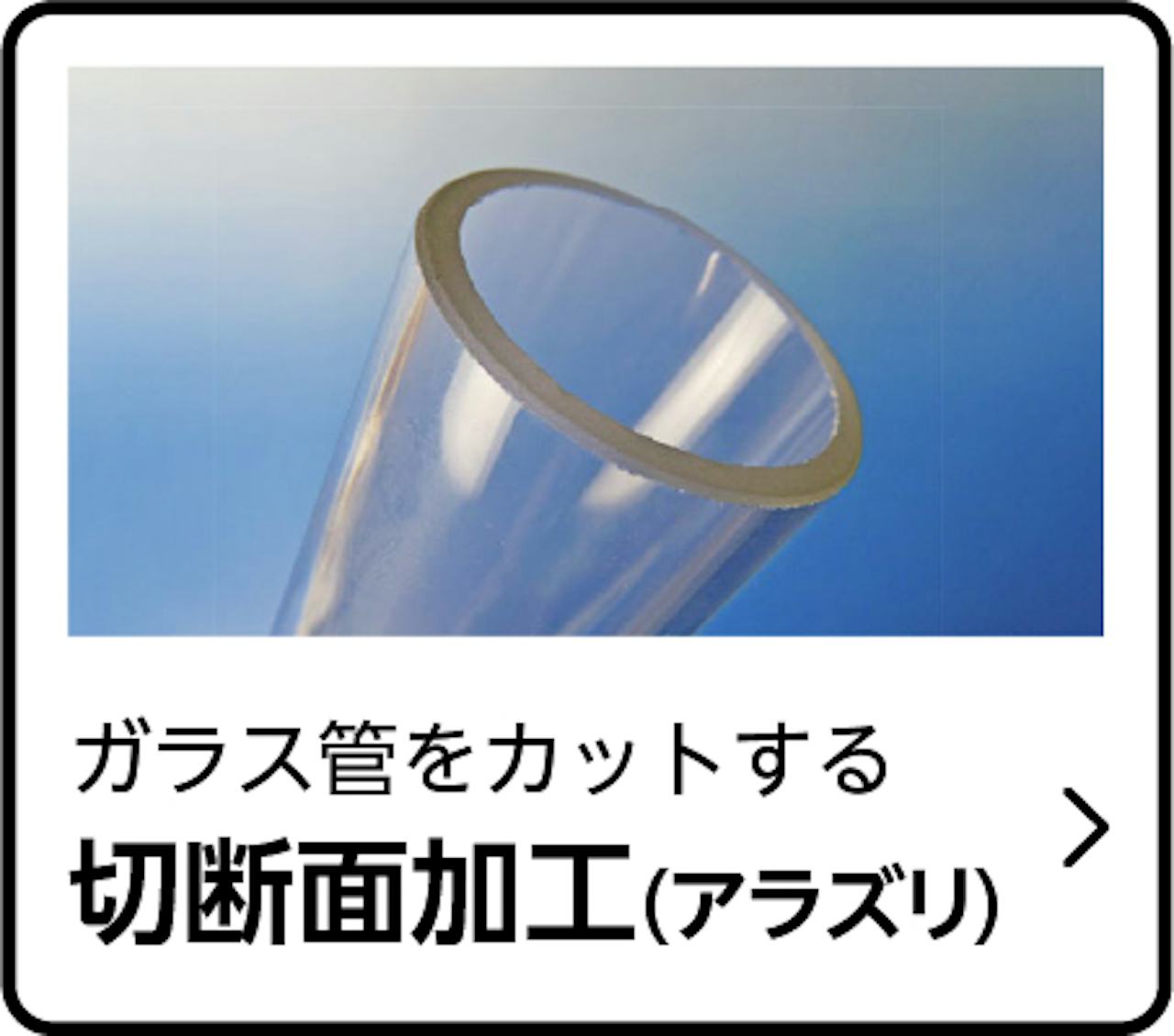

切断加工(アラズリ)の詳細と参考価格

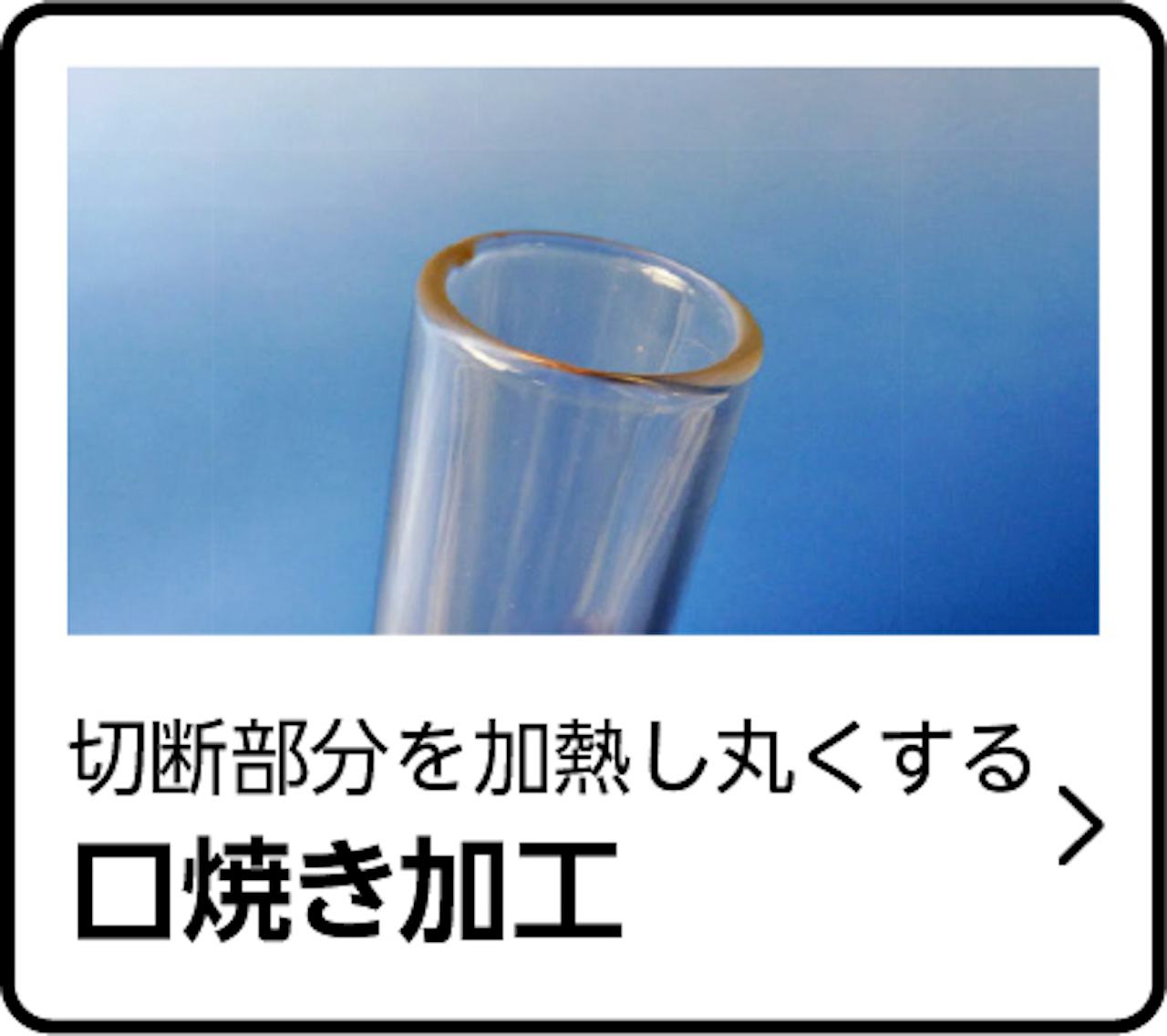

口焼き加工の詳細と参考価格

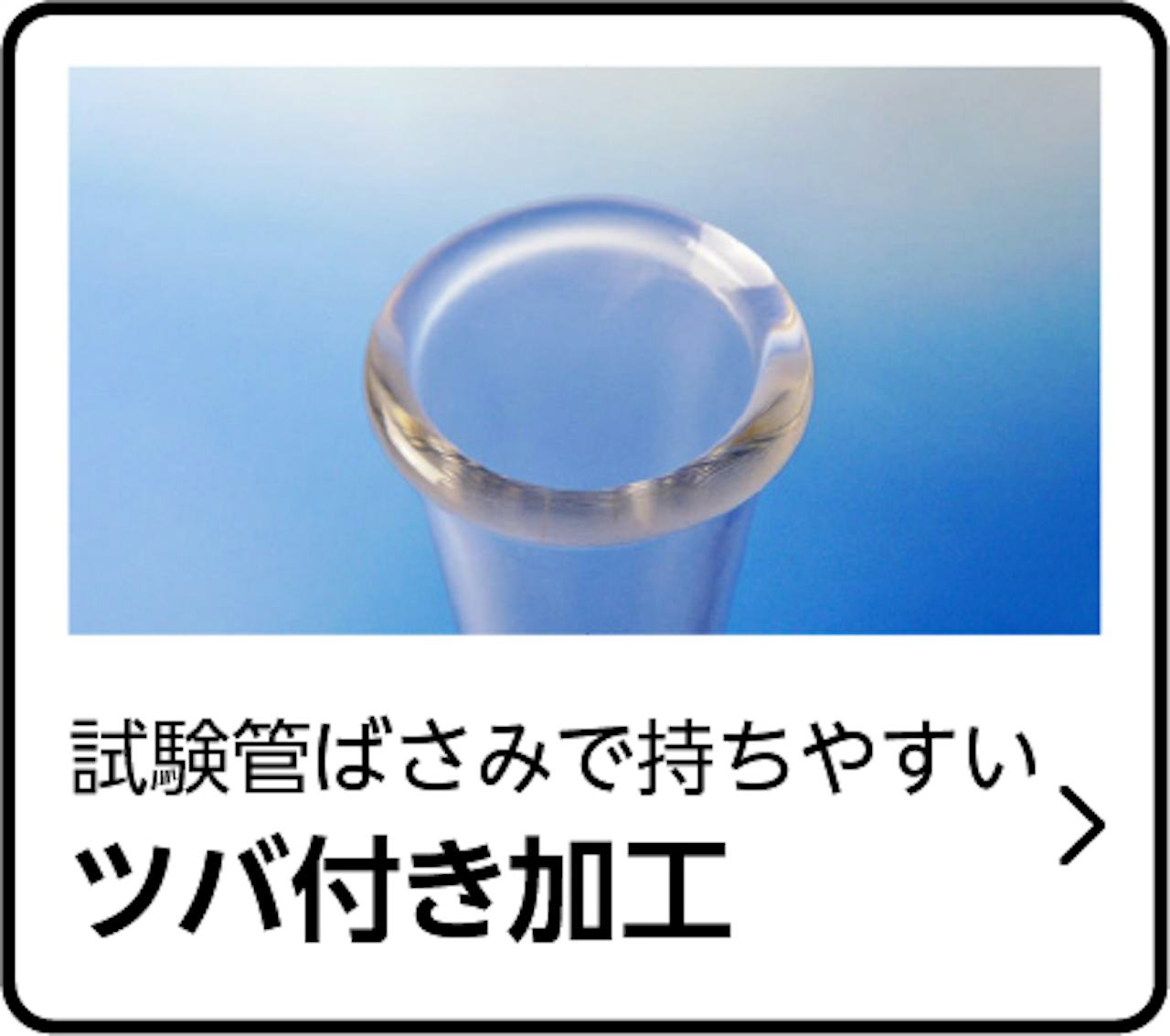

ツバ付き加工の詳細と参考価格

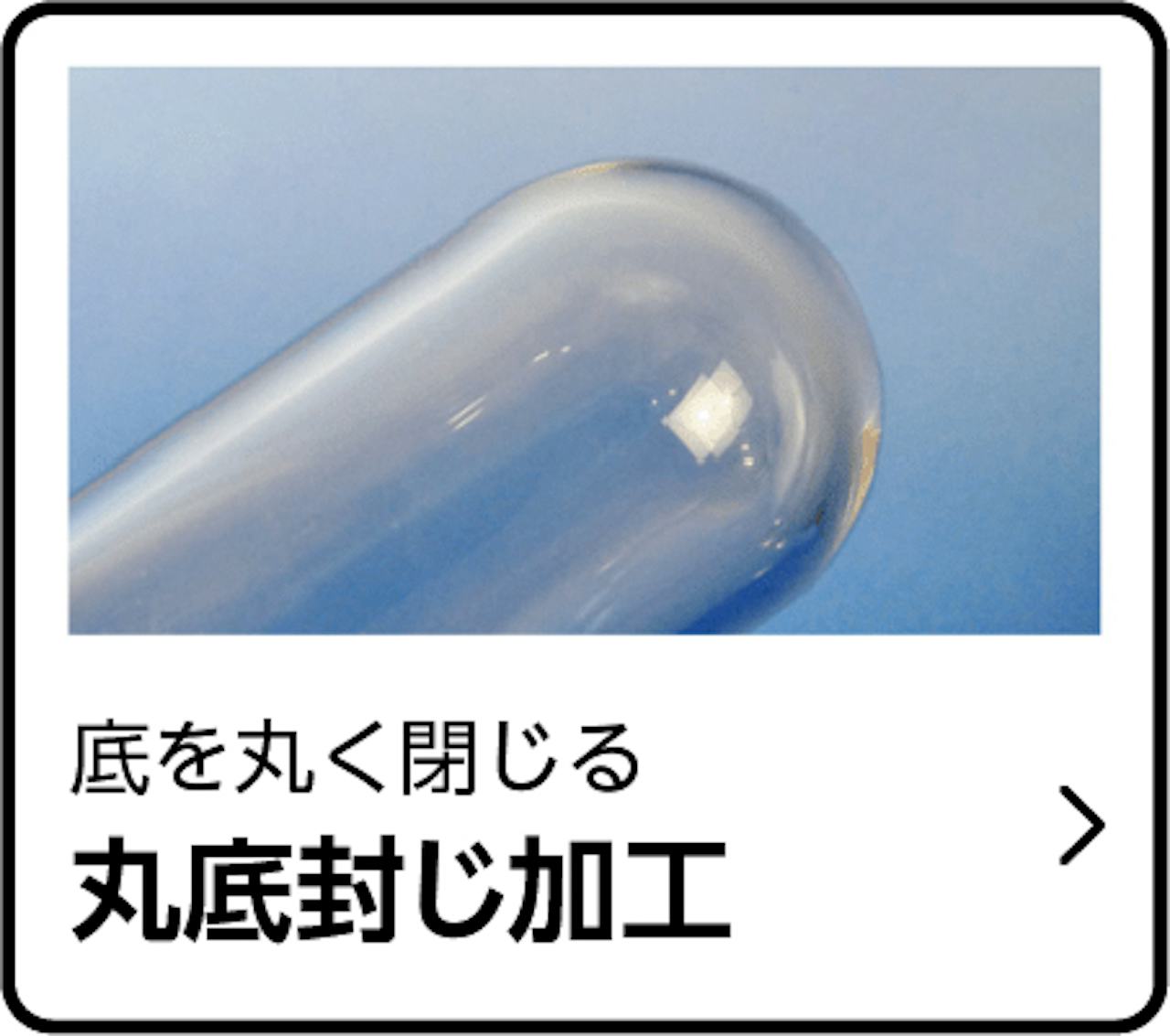

丸底封じ加工の詳細と参考価格

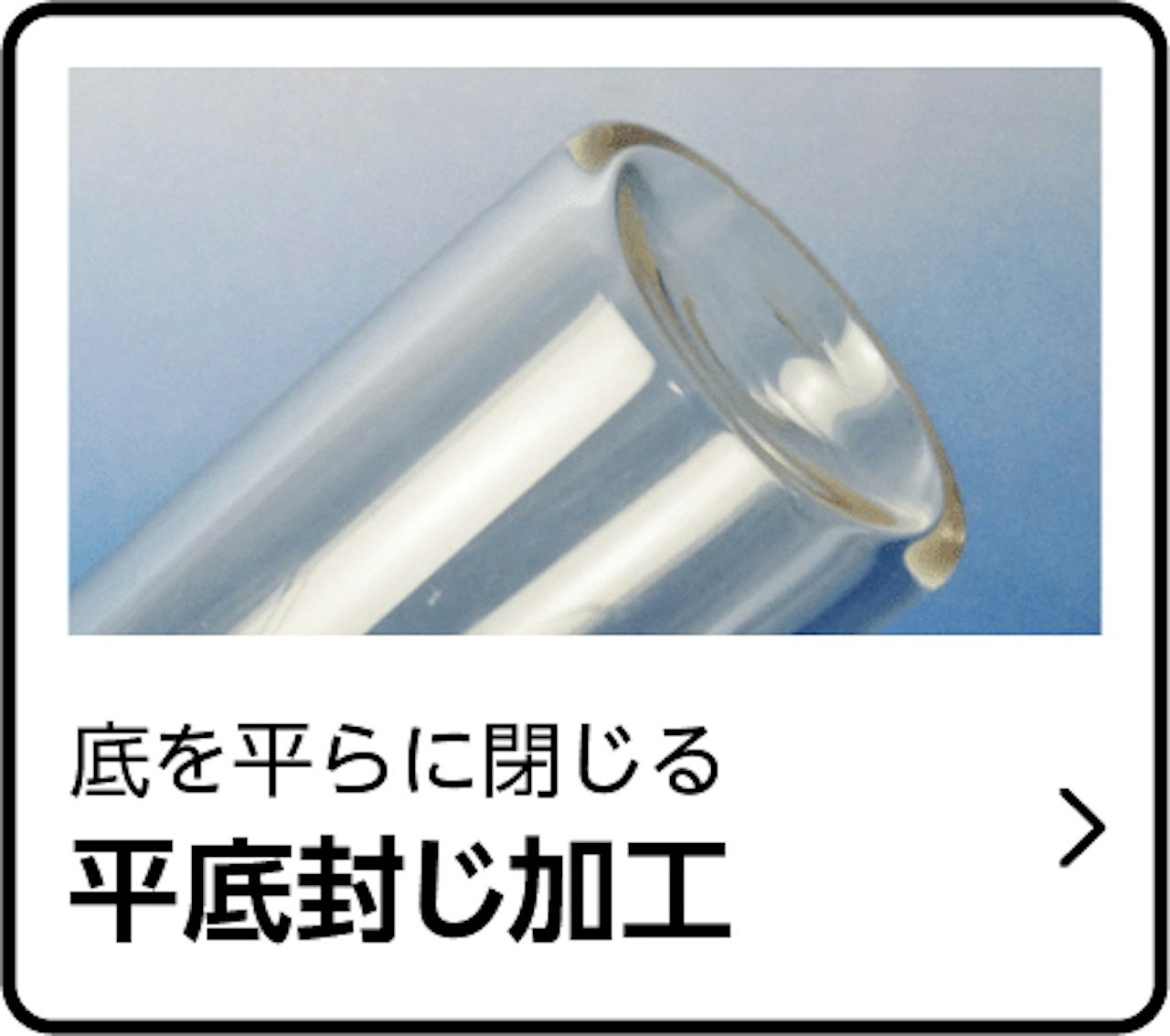

平底封じ加工の詳細と参考価格
目盛り加工の詳細と参考価格
曲げ加工の詳細と参考価格

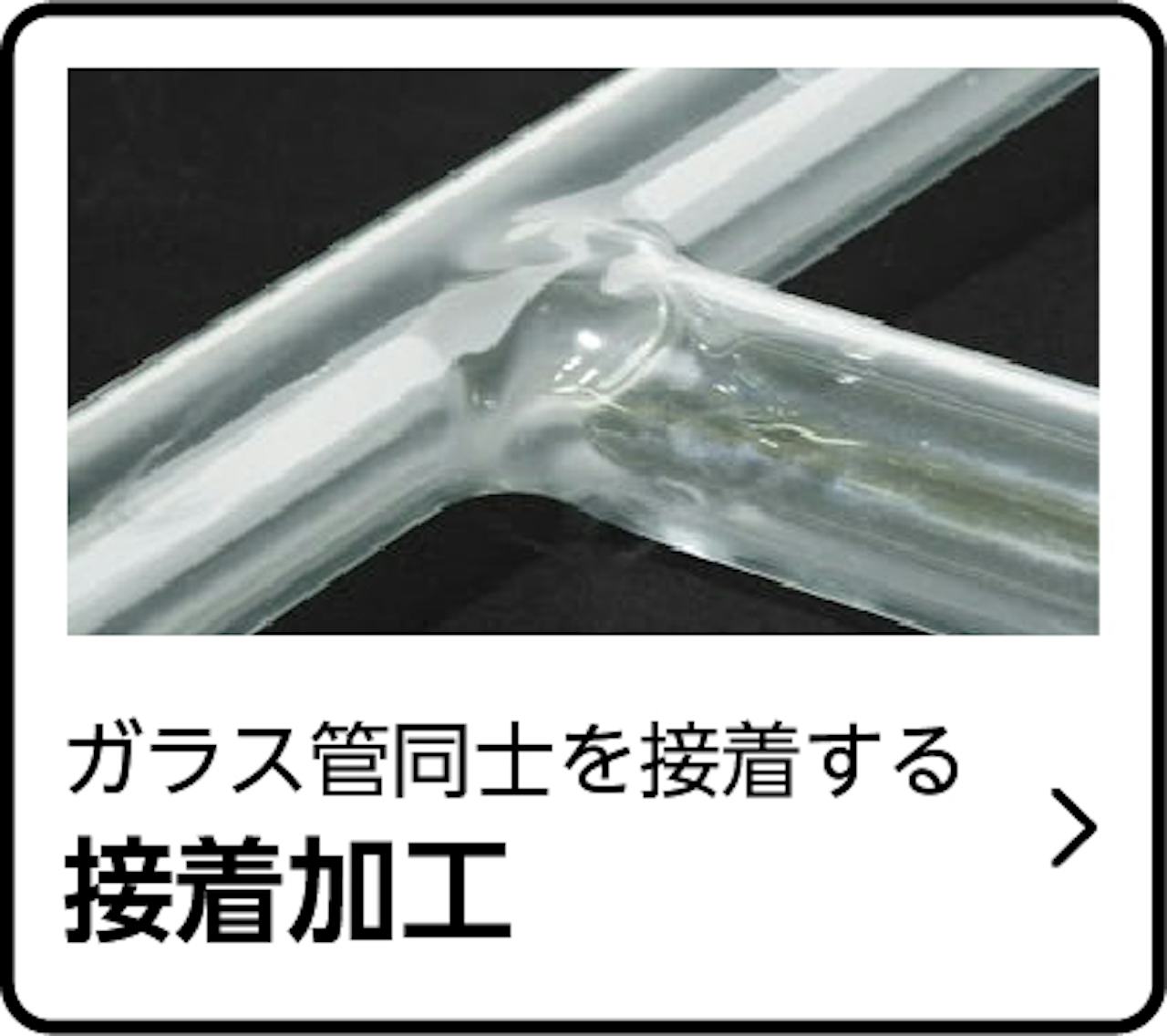

接着加工の詳細と参考価格
ガラス管加工の詳細・価格はこちら
ご相談・ご注文は
お電話でもお待ちしています！

CTE33の特性表

CTE33の物理的性質・機械的性質・電気的性質・光学的性質・圧力計算についての数値や資料なども、お気軽にお問い合わせください。

組成

　 SiO₂(%) Al₂O₂(%) Fe₂O₃(%) B₂O₃(%) Na₂O(%) K₂O(%)
パイレックス®
＃7740		 80.8 2.3 0.03 12.5 4.0 0.4

組成

　 SiO₂(%) Al₂O₂(%) Fe₂O₃(%) B₂O₃(%) Na₂O(%) K₂O(%)
パイレックス®
＃7740		 80.8 2.3 0.03 12.5 4.0 0.4

特性

　 ソーダガラス #7740GLASS バイコール
比重 2.5 2.23 2.18
軟化温度 約700℃ 約820℃ 約1,500℃
保冷温度 約500℃ 約565℃ 約910℃
歪温度 470℃ 520℃ 820℃
熱膨張係数 90×10-7 32.5×10-7 8×10-7
常用温度 110℃ 230℃ 820℃
最高使用温度 380℃ 490℃ 1,100℃
ヤング率
(10・1b/sg uｎ)		 10.0 9.5 9.6
ボアッソン比 0.24 0.20 0.18
硬度
(ズープ100mg)		   481 532

特性

　 ソーダガラス #7740GLASS バイコール
比重 2.5 2.23 2.18
軟化温度 約700℃ 約820℃ 約1,500℃
保冷温度 約500℃ 約565℃ 約910℃
歪温度 470℃ 520℃ 820℃
熱膨張係数 90×10-7 32.5×10-7 8×10-7
常用温度 110℃ 230℃ 820℃
最高使用温度 380℃ 490℃ 1,100℃
ヤング率
(10・1b/sg uｎ)		 10.0 9.5 9.6
ボアッソン比 0.24 0.20 0.18
硬度
(ズープ100mg)		   481 532

粘性

　 作業点 軟化点 徐冷点 歪点
粘度 4
10ボアズ		 7.6
10ボアズ		 13.0
10ボアズ		 14.5
10ボアズ
温度 1,220℃ 820℃ 565℃ 520℃
ご相談・ご注文は
お電話でもお待ちしています！

関連商品

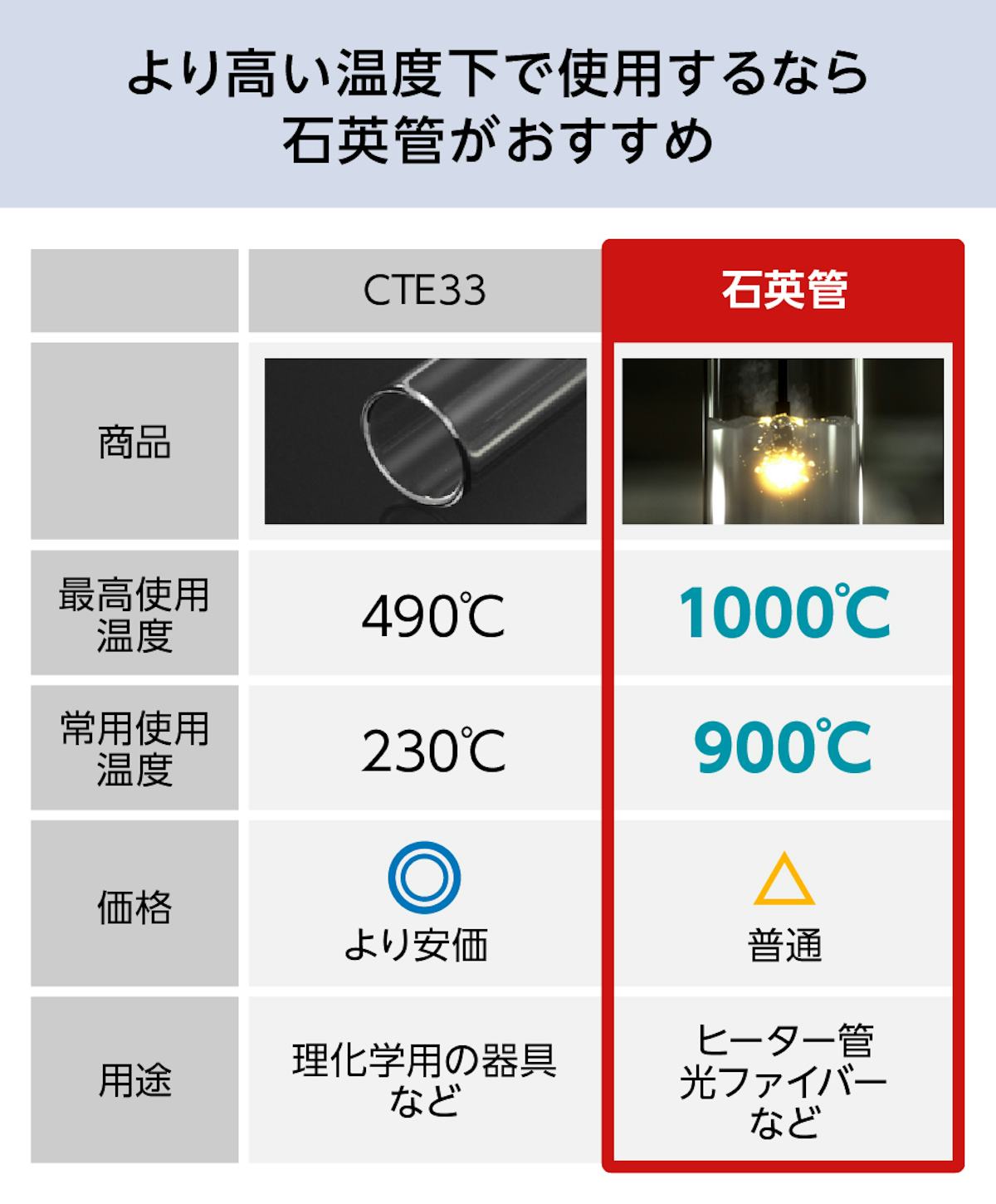

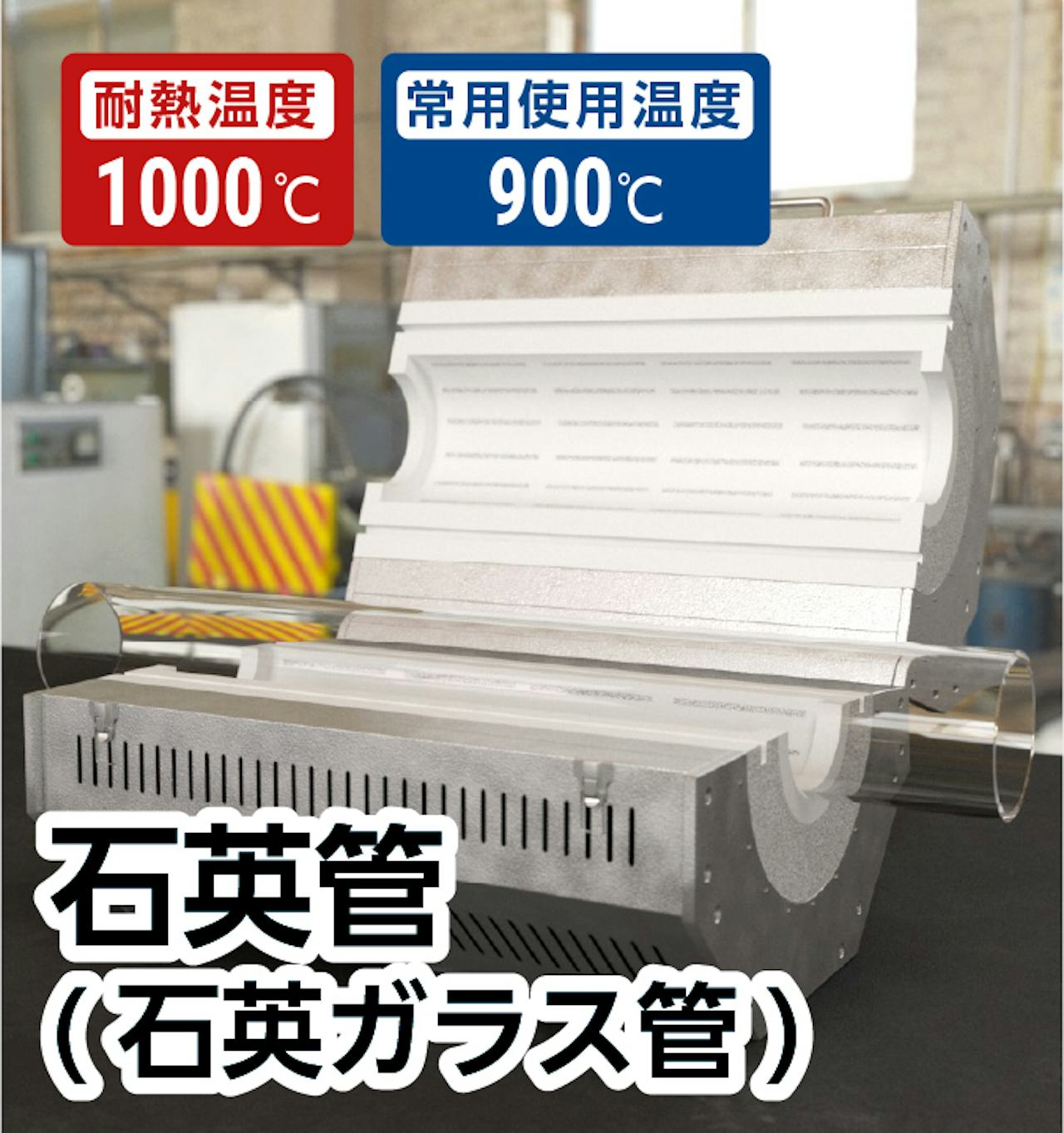

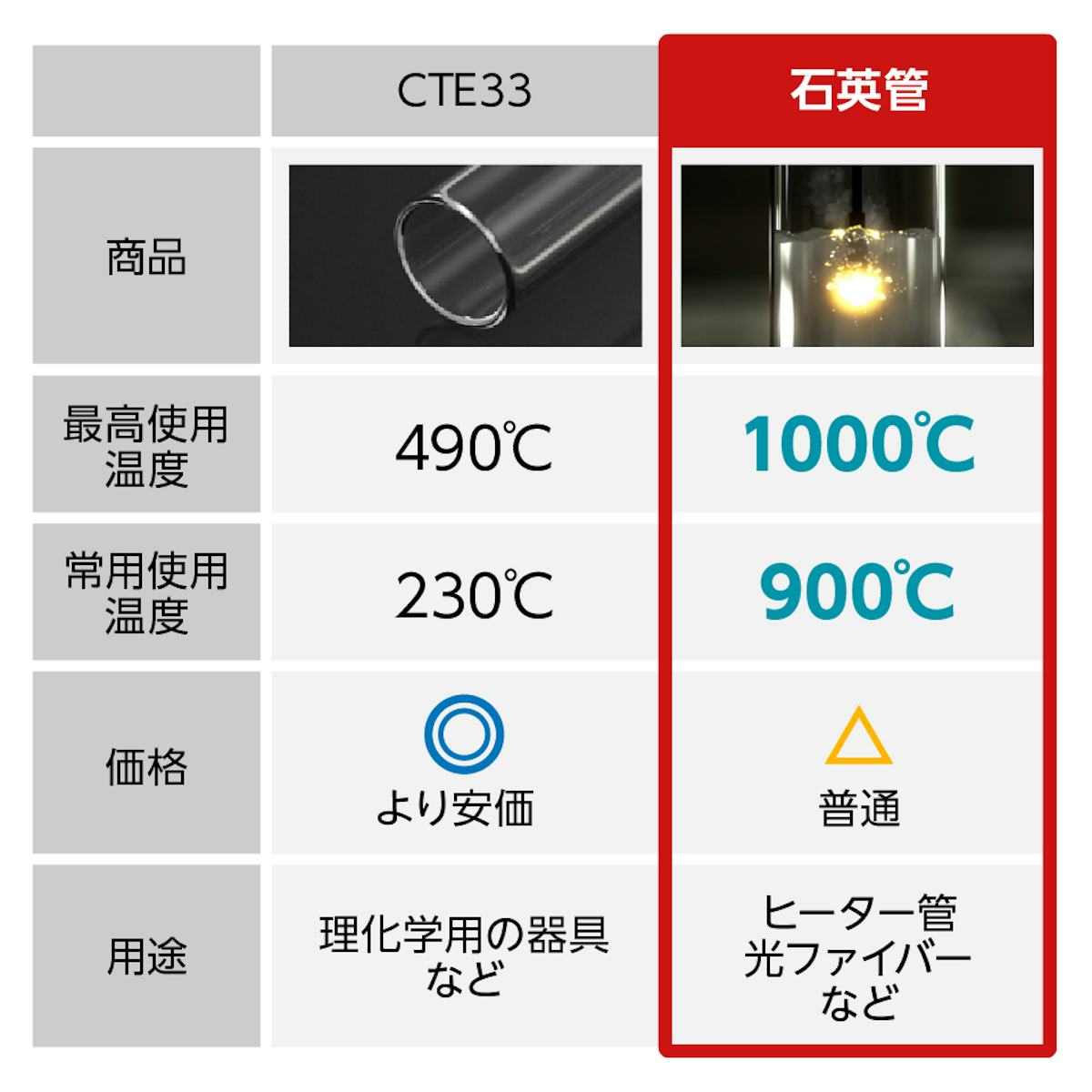

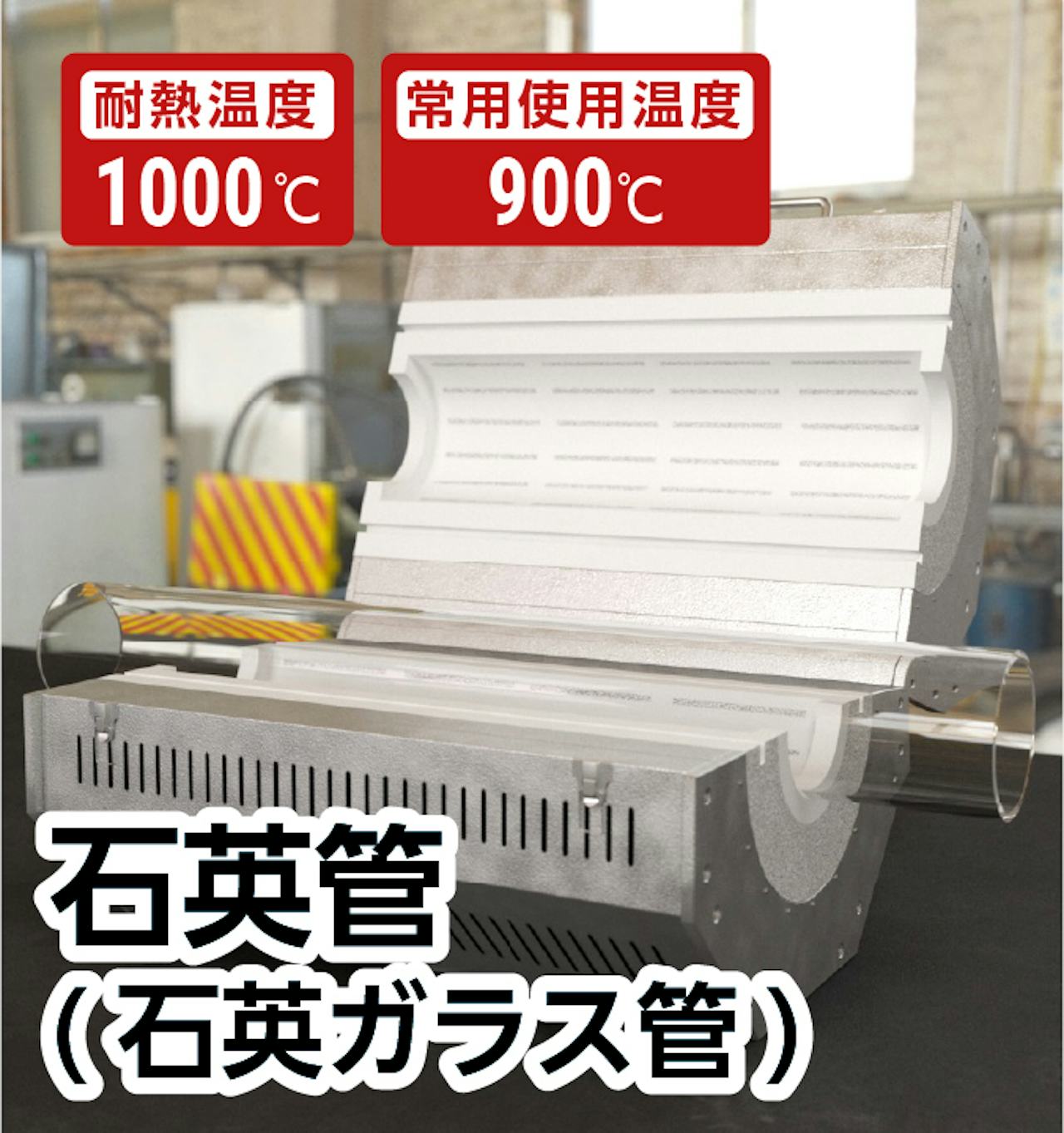

より高い温度下で使用するなら、石英管がおすすめ

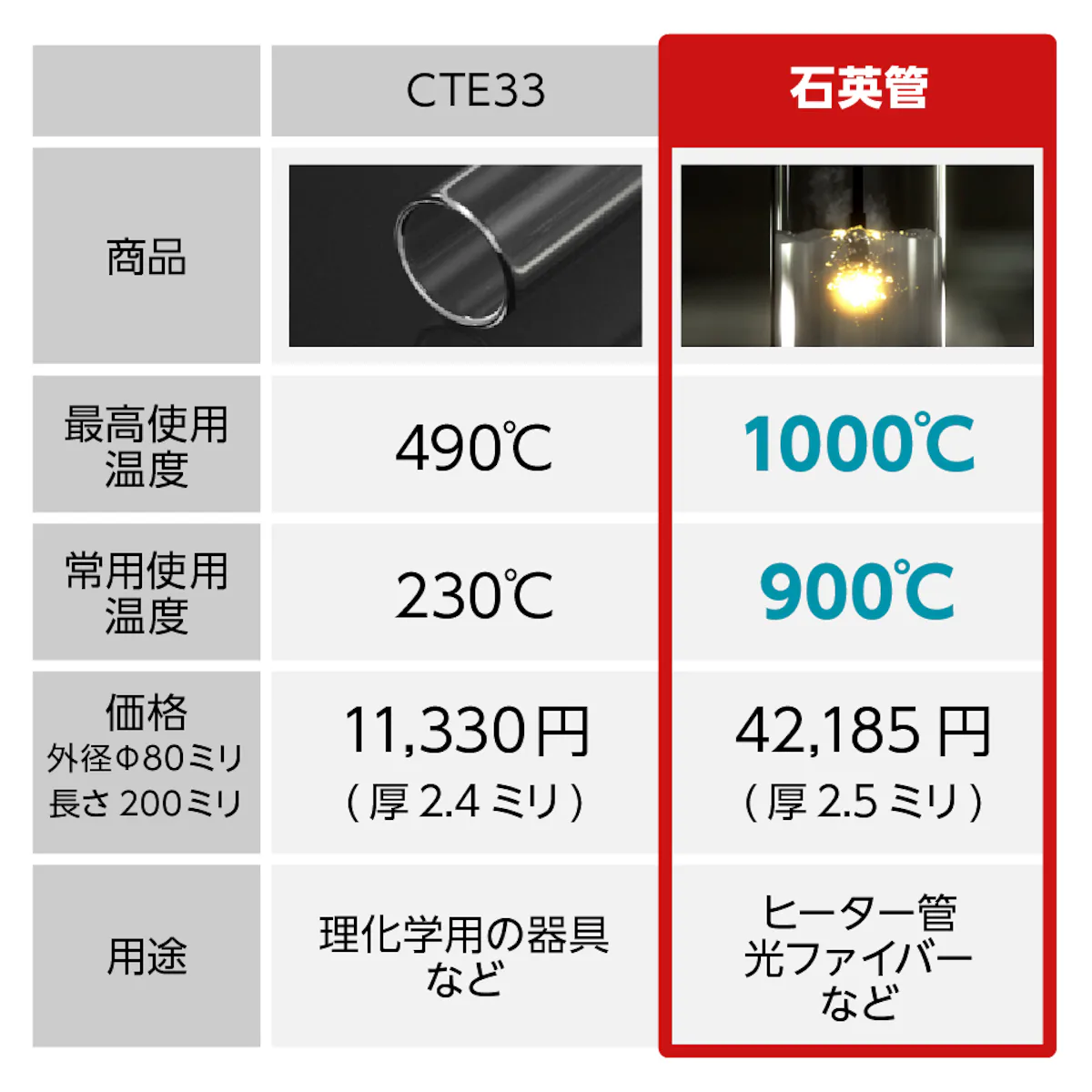

490℃以上の高温下で使用するなら、最高使用温度1000度、常用使用温度900℃の石英管(石英ガラス管)がおすすめ

CTE33(旧パイレックス管)の耐熱温度よりも高温の環境で使用される場合は、「石英管」をご提案しています。

石英管は、最高使用温度が1000℃・常用使用温度が900℃とより耐熱温度が高く、透明性に優れたガラス管です。

当社では約140種類の石英管を、定寸・サイズオーダーでご注文いただけます。

石英管の詳細を見る >

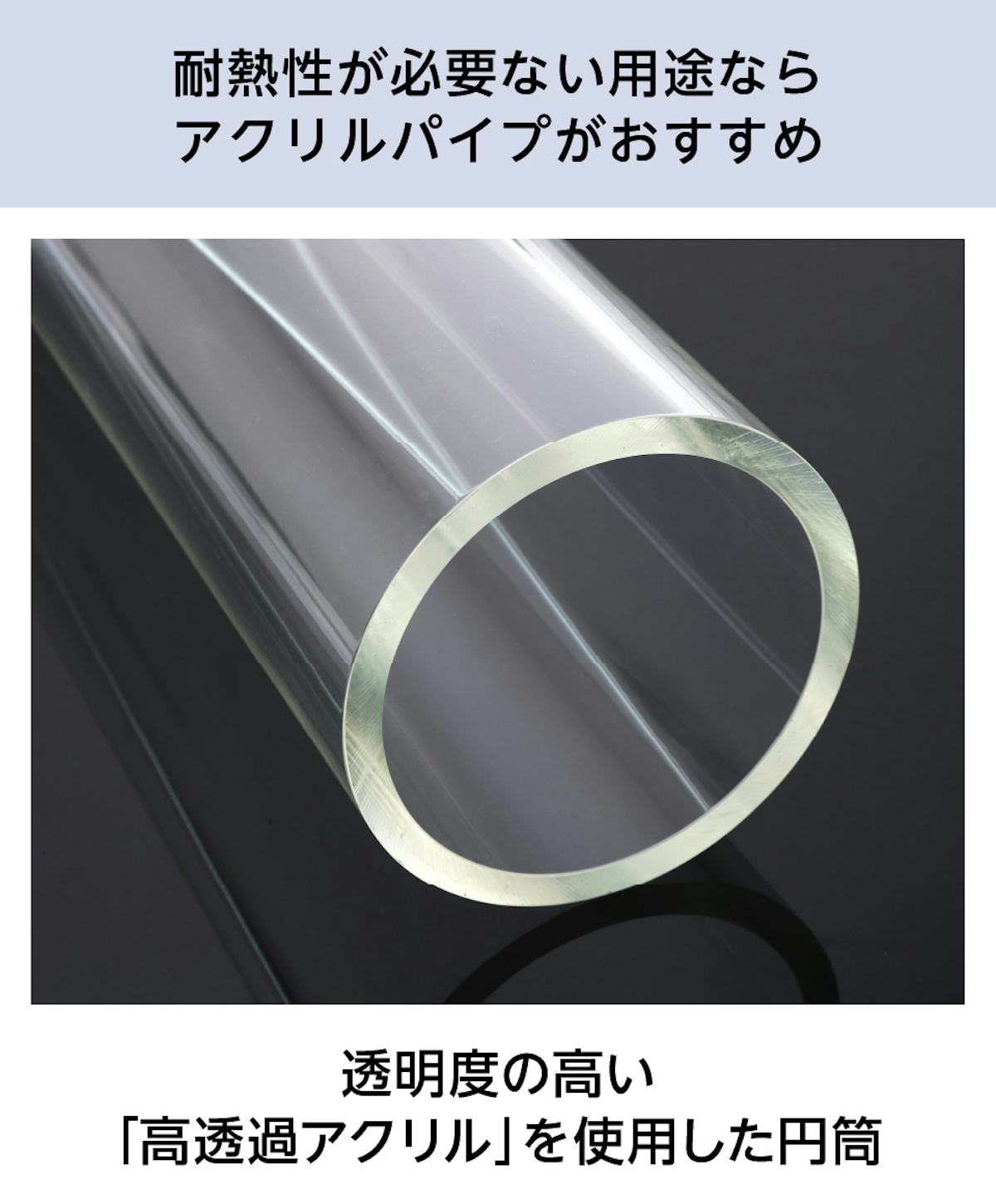

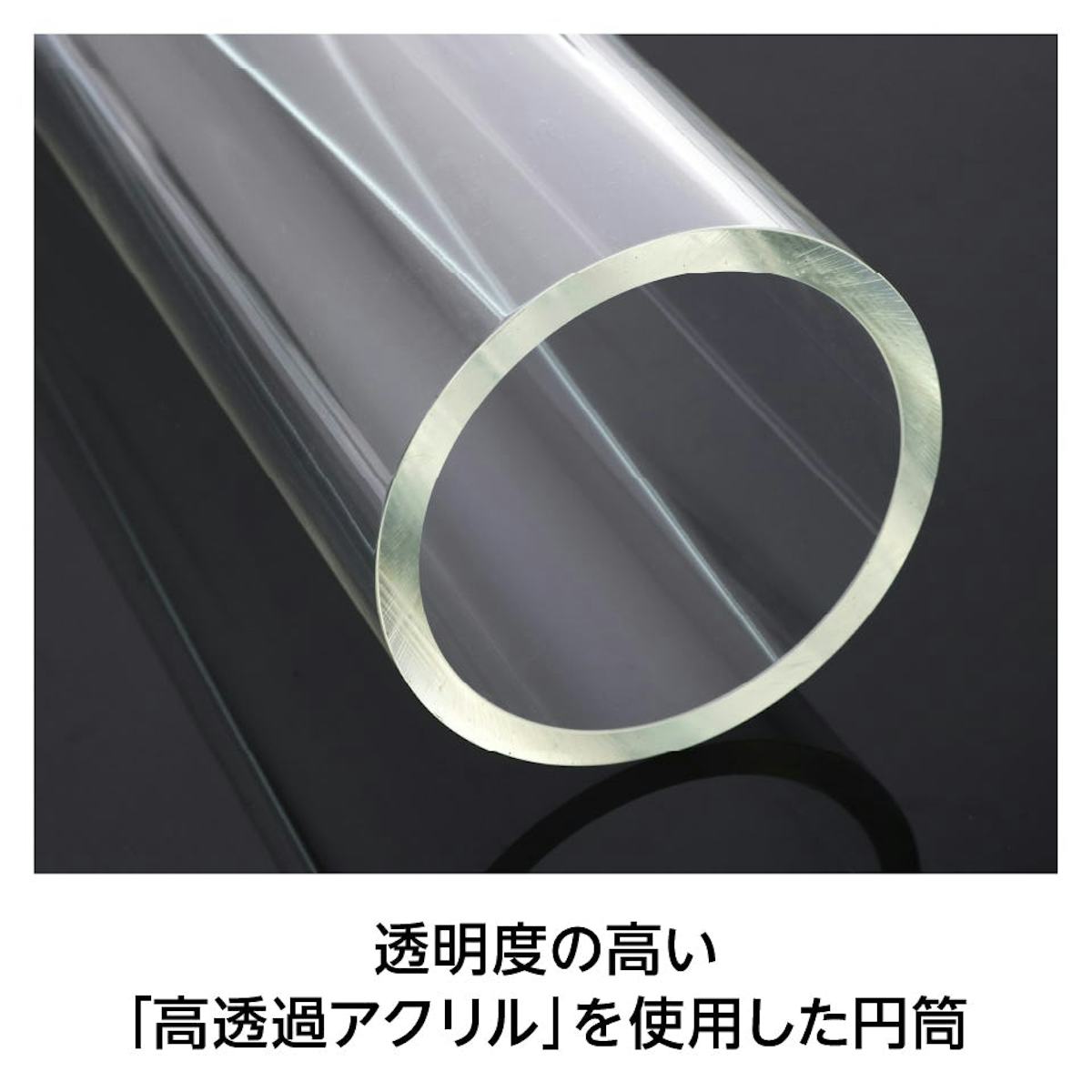

耐熱性が必要ない用途ならアクリルパイプがおすすめ

耐熱性が必要ない場合は透明度の高い「高透過アクリル」を使用したアクリルパイプがおすすめ

「透明な筒を使いたいけど、耐熱性はいらない」という場合には、より安価なアクリルパイプをご提案しています。

当社のアクリルパイプは、透明度が高く摩擦傷のない「高透過アクリル」を使用した円筒です。

最大1200ミリの大口径で製作でき、実験・部品製作はもちろん、店舗のディスプレイや看板、装飾、大型水槽などに使用いただいています。

アクリルパイプの詳細を見る >

ご要望をお伝えください
最適な商品をご提案します！

まとめ

用途 試験管／フラスコ／ビーカー／装置部品／実験／照明器具／医療用器具／工作／ディスプレイ
サイズ ・規格204サイズ
・オーダーサイズで製作可能
※最大サイズ: 長さ1400 ミリ× 外径400 ミリ× 肉厚9.5 ミリ
※上記サイズ以外も製作可能
特徴 ・最高使用温度490℃の耐熱ガラス管
・目盛り加工・曲げ加工など、特殊加工が可能
・1 ミリ単位でサイズオーダー販売
・1 本から100 本単位まで対応
用途 試験管／フラスコ／ビーカー／装置部品／実験／照明器具／医療用器具／工作／ディスプレイ
サイズ ・規格204サイズ
・オーダーサイズで製作可能
※最大サイズ: 長さ1400 ミリ× 外径400 ミリ× 肉厚9.5 ミリ
※上記サイズ以外も製作可能
特徴 ・最高使用温度490℃の耐熱ガラス管
・目盛り加工・曲げ加工など、特殊加工が可能
・1 ミリ単位でサイズオーダー販売
・1 本から100 本単位まで対応
ご相談・ご注文は
お電話でもお待ちしています！
お電話なら最短1分で回答！
